控制器 (CON)

控制器是可在中央信息显示器 (CID) 上选择和配置车辆功能的中央操作元件。控制器 (CON) 的操作面板和控制单元已合并成一个部件。

提示！

除了控制器之外，现在还可以通过触摸屏操作 iDrive！

为何要引入触摸屏？

这款控制器配有触摸板 (触摸敏感的表面)。在机头中分析通过触摸板进行的输入。

提示！

提供了后座区控制器 (FCON) 用于在后座区操作。
功能描述

在控制器周围排列有 7 个固定式选择键。

控制器读取选择键的按钮信号。控制器把这些信号转换成 K-CAN4 上的信息。信息由主机处理。中央信息显示器从机头收到在一根 APIX 数据导线上显示的信号。

控制器的操作按钮要始终从一个静止位置操作，操作按钮在每次松开后都重新返回此静止位置。

可以对操作面板进行不同的操作，方便在菜单内导航：

索引

说明

索引

说明

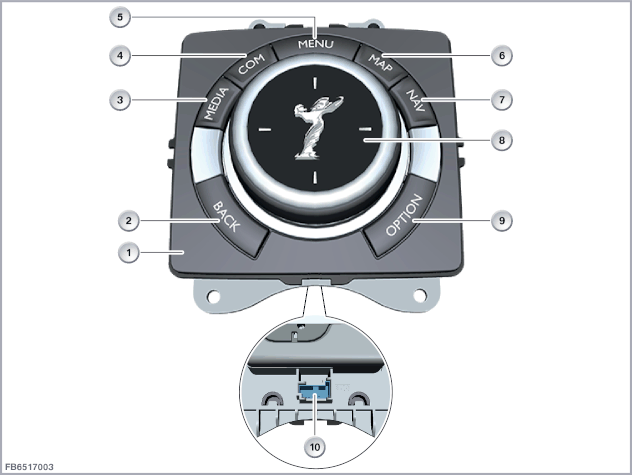

1

控制器 (CON)

2

按钮 {BACK}

3

按钮 {MEDIA}

4

按钮 {COM}

5

按钮 {MENU/FAV}

6

按钮 {MAP}

7

按钮 {NAV}

8

带触摸板的控制器

9

按钮 {OPTION}

10

4 芯插头连接
结构及内部电路连接

控制器通过总线系统 (K-CAN4) 与机头相连。查寻照明 (例如对于按钮是总线端 Kl. 58g) 的信号在总线上传递。

控制器 (CON) 通过后部配电器利用总线端 30B 供电。总线端 Kl.31 来自车身。

索引

说明

1

控制器 (CON)

线脚布置

在上面的图示中只显示了电源和总线连接。当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡 "安装位置" 和 "线脚布置"。

标准值

注意控制器 (CON) 的下列标准值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 85 °C
诊断提示
部件失灵

与控制器 (CON) 的通信失灵时，进行标准检测 (整体测试模块)。存在某个控制单元内部故障时，预计将出现以下情况：
