后座监视器

后座显示器是图形显示单元。

提示！

可以通过触摸屏进行操作！但同样也可以通过后座区控制器 (FCON) 操作后座监视器上的功能。

在装有后座椅视听设备 (RSE) 的车辆中，2 个后座显示器固定在前排座椅靠背上。对于具有野餐桌 (SARA1, SARAR) 的选装配置中，必须将其提前电动折叠。

功能描述

后座显示器是一个利用 LCD 和 TFT (LCD = 液晶显示器，TFT = 薄膜晶体管) 组合技术生产的显示器。后座显示器通过 LED 提供背景亮度。

各个后座显示器均通过 APIX 数据导线直接与 RSE 控制单元相连。后座显示器显示由后座椅视听设备 (RSE) 发送的图像数据。

后座显示器的屏幕大小是 10.2"。

后座监视器可电动旋转：向上 5°，向下 35°。用于调节的开关集成在靠背底板中。



索引

说明

索引

说明

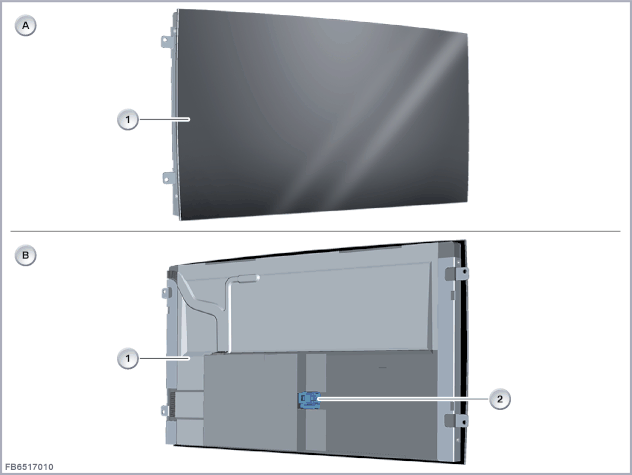

A

后座显示器正面

B

后座显示器背面

1

后座显示器玻璃盖

2

6 芯插头连接



结构及内部电路连接

后座显示器通过 APIX 数据导线 (Automotive Pixel Link) 连接至 RSE 控制单元。

后座显示器通过 RSE 控制单元供电。



索引

说明

1

后座监视器

线脚布置

线脚

说明

屏蔽

屏蔽

KL30

总线端 Kl. 30，电源

总线端 KL31

总线端 KL31，接地

APIX

APIX 数据导线
标准值

注意后座显示器的下列标准值：

大小

数值

供电电压

7.5 至 9 V

温度范围

-40 至 85 °C
诊断提示
存在某个故障时的显示

通过单独显示可令故障查询更加方便。

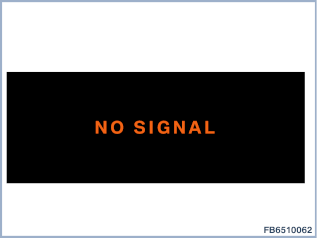

存在下列故障时，显示器上会显示 {NO SIGNAL}：
