手套箱灯
车辆中安装了两个手套箱：
-
手套箱上部
-
手套箱下部
手套箱灯用于照明上部手套箱。
手套箱灯安装在上部手套箱中部。
 |
提示！ 手套箱灯的正确安装位置可以通过诊断中电路图上的热点调出！ |
车辆中安装了两个手套箱：
手套箱上部
手套箱下部
手套箱灯用于照明上部手套箱。
手套箱灯安装在上部手套箱中部。
|
提示！ 手套箱灯的正确安装位置可以通过诊断中电路图上的热点调出！ |
总线端 Kl. 30B 接通之后可启用手套箱照明灯。按压手套箱按钮可将上部手套箱的手套箱盖电动解锁。解锁之后，手套箱盖通过弹力自动打开。
解锁手套箱盖时将打开或在闭合时再次关闭手套箱灯。
解锁手套箱盖时将会机械式操纵手套箱灯开关。这样，右前配电器和车身域控制器 (BDC) 之间的电路将会闭合。手套箱灯亮起。

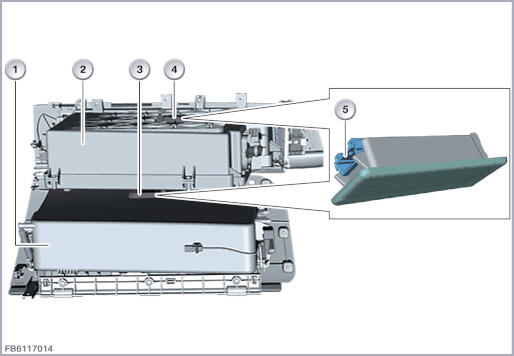

下图以 RR12 为例，显示了手套箱灯 。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
下部手套箱（后视图） |
2 |
上部手套箱（后视图） |
| 3 |
手套箱灯 2 |
4 |
手套箱灯 |
| 5 |
2 芯插头连接 |
手套箱灯通过一个 2 芯插头连接与车载网络相连并通过总线端 Kl. 30B 供电。
| 索引 |
说明 |
|---|---|
| 1 |
手套箱灯 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| SIG |
信号线（总线端 31，接地）通过手套箱灯开关与车身域控制器 (BDC) 连接 |
| U |
供电电压（总线端 30B，基本工作方式） |
注意手套箱照明灯的以下标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 80 °C |
不能通过诊断系统检查手套箱照明灯的功能。
