手套箱灯开关
车辆中安装了两个手套箱：
-
手套箱上部
手套箱盖以电动方式解锁。
-
手套箱下部
（手套箱和手套箱盖是一个部件。）
当上部手套箱的手套箱盖以电动方式解锁时，手套箱灯开关将会开启手套箱灯。
总线端 Kl. 30B 接通之后可启用手套箱照明灯。
手套箱灯开关位于下部手套箱的下方。
 |
提示！ 手套箱灯开关的正确安装位置可以通过诊断电路图上的热点进行调用！ |
车辆中安装了两个手套箱：
手套箱上部
手套箱盖以电动方式解锁。
手套箱下部
（手套箱和手套箱盖是一个部件。）
当上部手套箱的手套箱盖以电动方式解锁时，手套箱灯开关将会开启手套箱灯。
总线端 Kl. 30B 接通之后可启用手套箱照明灯。
手套箱灯开关位于下部手套箱的下方。
|
提示！ 手套箱灯开关的正确安装位置可以通过诊断电路图上的热点进行调用！ |
解锁手套箱盖时，手套箱盖开关将会通过一个拉杆以机械方式致动。这样，通过开关的状态变化，右前配电器和车身域控制器 (BDC) 之间的电路将会闭合。手套箱灯亮起。

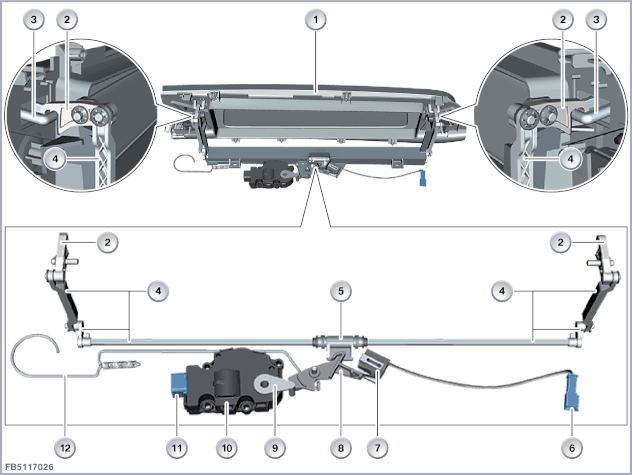

下图以 RR12 为例显示手套箱灯开关。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
手套箱盖（后视图） |
2 |
锁止挂钩 |
| 3 |
固定夹（与手套箱盖连接） |
4 |
拉杆 |
| 5 |
联锁杆 |
6 |
2 芯插头连接 |
| 7 |
手套箱灯开关 |
8 |
操纵杆 |
| 9 |
从动件 |
10 |
手套箱锁驱动装置 |
| 11 |
4 芯插头连接 |
12 |
紧急解锁 |
手套箱灯开关通过一个 2 芯插头连接连接在车载网络上。
按下时，手套箱灯开关将总线端 31 与车身域控制器 (BDC) 输入端相连接。
| 索引 |
说明 |
|---|---|
| 1 |
手套箱灯开关 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| 总线端 Kl. 30B |
总线端 KI. 30B 基础运行 |
| 总线端 Kl. 31 |
总线端 Kl. 31 接地 |
遵守手套箱灯开关的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 80 °C |
不可通过诊断系统对手套箱灯开关进行功能检查。
保留印刷错误、内容疏忽以及技术更改的可能性。
