微开关安装在控制器箱中。控制器箱微开关通知 Coachdoor 车门模块 (CDM)，控制器箱是展开还是折叠。
当控制器箱展开时，CDM 控制单元控制 CID 挡板驱动状置，液晶显示器展开。
当控制器箱展开时，微开关关闭到 CDM 控制单元的电路。CDM 控制单元分析信号变化。

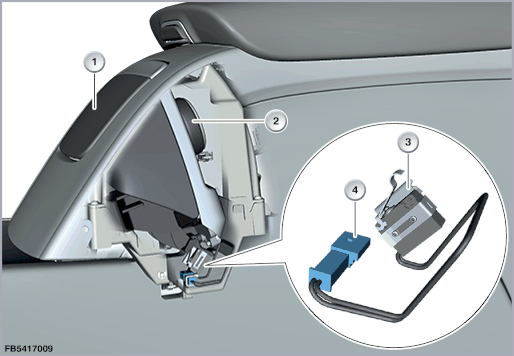

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
控制器箱 |
2 |
控制器 |
| 3 |
控制器盒微开关 |
4 |
2 芯插头连接 |
控制器箱微开关通过一个 2 芯插头连接连接在车载网络和 Coachdoor 车门模块 (CDM) 上。
控制器箱折叠时，微开关未操作。
| 索引 |
说明 |
|---|---|
| 1 |
控制器盒微开关 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| 总线端 Kl. 31 |
总线端 Kl. 31 接地 |
| SIG |
Coachdoor - 车门模块 (CDM) 的信号线 |
注意控制器箱微开关的以下标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 80 °C |
控制器箱微开关无诊断功能。
不识别对控制器箱微开关的短路或断路。
保留印刷错误、内容疏忽以及技术更改的可能性。
