小腿支撑驱动装置

根据装备,每个后部座椅上都安装了一个小腿支撑。小腿支撑的倾斜度和长度可以进行电动机式调整。

只能通过下列操作点操纵小腿支撑:

提示!

车主手册中已说明操作可能性。

为了调节小腿支撑,在每个后部座椅上安装了以下驱动装置:

功能描述

小腿支撑驱动装置包括下列组件:

座椅模块分析按钮信号。座椅模块根据请求控制小腿支撑驱动装置。

调整位移可通过调整马达中的霍尔传感器记录,并在座椅模块中处理。机械挡块的位置值在第一次识别时被识别成极限位置并进行存储。在进行下列调整时,小腿支撑在到达该位置前停住(软停机)。这样可以避免造成调整机械装置上持久的机械张力。

为了控制调整马达,在座椅模块中进行调节电流的综合测量。此测量用于故障识别 (例如过电流、短路或锁止)。如果高于或低于规定的阈值,则断开调整马达的供电。

为了防止调整马达过热,在座椅模块中有一项专用的过热保护功能。在座椅模块中根据运转时数 (运行时间和静止阶段) 通过一个热模型连续计算调整马达的升温。自规定温度界限起,座椅模块断开调整马达。

下图以 RR12 为例简要显示出小腿支撑驱动装置。

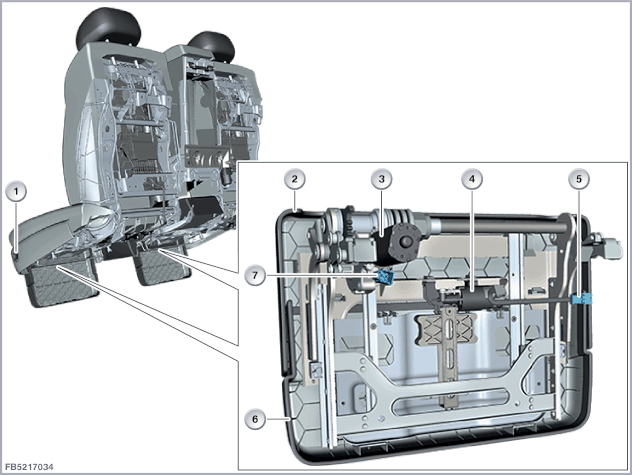

下图以 RR12 为例简要展示了小腿支撑(所示为:左座驾驶型车辆)。

索引

说明

索引

说明

1

驾驶员侧后方小腿支撑开关

2

小腿支撑

3

驾驶员侧后方小腿支撑倾斜度调整驱动

4

驾驶员侧后方小腿支撑纵向调整驱动

5

4 芯插头连接

6

纵向调整装置的小腿支撑可拉出部分

7

4 芯插头连接

结构及内部错接

座椅模块自总线端 30B 接通起控制相应的小腿支撑驱动装置。可通过切换相应的调整马达的旋转方向来调整所需要的小腿支撑调节方向。

索引

说明

1

霍尔传感器

2

调整马达

线脚布置

线脚 Pin

说明

SIG1

霍尔传感器的信号线

SIG2

总线端 30 供电或总线端 31 接地,取决于控制(小腿支撑伸出或缩回)

SIG3

总线端 30 供电或总线端 31 接地,取决于控制(小腿支撑伸出或缩回)

SIG4

霍尔传感器的控制

标准值

注意小腿支撑驱动装置的以下标准值(驾驶员侧后方纵向调整装置小腿支撑驱动装置和驾驶员侧后方倾斜度调整小腿支撑驱动装置,以及乘客侧后方纵向调整装置小腿支撑驱动装置和驾驶员侧后方倾斜度调整小腿支撑驱动装置):

参数

电压范围

9 至 16 V

电流消耗(调整时)

7A

温度范围

-40 至 85 °C

诊断提示
部件失灵

在小腿支撑驱动装置失灵时,可能出现以下情况:

一般提示

座椅标准化提示参见功能描述 "座椅标准化"。



保留印刷错误、内容疏忽以及技术更改的可能性。
