该系统由一个天线放大器构成。天线放大器通过天线导线将接收到的电视发射台加强信号传输至视频模块 (VM)。在视频模块中，通过多项择优选择功能混合其他电视信号 (TV-2, TV-3)，从而实现一个最佳的接收信号。
天线放大器通过天线导线将接收到的电视发射台加强信号传输至视频模块 (VM)。在主机中对无线电信号进行数字化处理。接着，两路收音机信号叠加。此时混合电视信号，使得产生的输出信号表现出良好的信号质量，其质量好于各个输入信号中质量最佳的那个。
后接设备（例如：视频）通过经天线导线的幻象供电给天线功率放大器中的相应部件供电。
幻象供电是电工学中的一个概念。幻象供电表示通过本来用于信号传输的导线为远程系统 (例如天线放大器) 供电。在此以交流电压形式传输天线信号。为供电而叠加的直流电压对信号没有任何影响。
示例插图
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

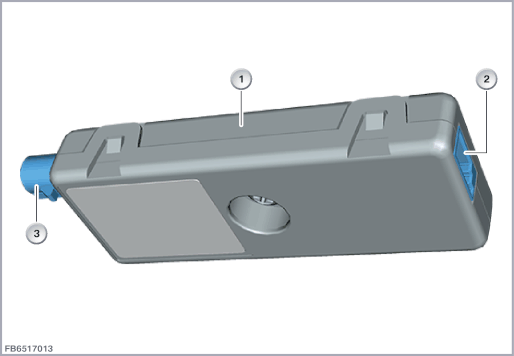

| 1 |
择优多相式天线 2 |
2 |
6 芯插头，后窗玻璃中天线的端口 |
| 3 |
电视信号 (TV1) 的信号线 |
择优多相式天线 2 通过 2 个插头连接与车载网络连接。3 芯插头连接建立与后窗玻璃加热装置的连接。
通过后窗玻璃加热装置同时实现各个天线。
| 索引 |
说明 |
|---|---|
| 1 |
择优多相式天线 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
电视信号 (TV1) 的信号线 |
| SIG2 |
后窗玻璃加热装置天线信号线 |
| DIAG |
后窗玻璃加热装置诊断导线 |
注意择优多相式天线 2 的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至16 V |
| 内电阻 |
6.8 kΩ |
| 温度范围 |
-40 至 85 °C |
择优多相式天线失灵时，预计将出现下列情况：
视频模块 (VM) 内出现故障代码存储记录
无法通过诊断系统对择优多相式天线 2 进行功能检查。
路径：功能结构 > 车身 > 音频 > 车用收音机 > 收音机接收 > 天线诊断
保留印刷错误、内容疏忽以及技术更改的可能性。
