后座区无线充电盒
后座区的无线充电盒是移动电话的通用存放架。
在研发的无线充电架时，要求狭长垂直的存放架形式的吸引人的设计。
客户也许在车内使用不同移动电话。
客户对连通性有期待：
| - | 对快速压紧适配接口没有进一步的需求 |
| - | 带免划伤支架的柔软存放架 |
| - | 创新解决方案 |
 |
提示！ 移动电话温度较高时也许会限制移动电话的充电，也不再执行功能。 将移动电话与显示器抵靠固定夹推入存放架。 |
后座区的无线充电盒是移动电话的通用存放架。
在研发的无线充电架时，要求狭长垂直的存放架形式的吸引人的设计。
客户也许在车内使用不同移动电话。
客户对连通性有期待：
| - | 对快速压紧适配接口没有进一步的需求 |
| - | 带免划伤支架的柔软存放架 |
| - | 创新解决方案 |
|
提示！ 移动电话温度较高时也许会限制移动电话的充电，也不再执行功能。 将移动电话与显示器抵靠固定夹推入存放架。 |
具有 2 个无线充电盒。一个位于前部中央控制台，一个位于后座区中间扶手。
后座区的无线充电盒可以实现下列功能：
| - | 放置移动电话 |
| - | 给移动电话蓄电池充电 |
如果在离开车辆时识别到无线充电架有设备，则会发送警告。该功能可以通过 iDrive 启用。
如果识别到异物，则关闭无线充电架。
|
提示！ 一般情况下，无线充电天线位于终端设备的背面。充电时，必须将该天线尽量靠近无线充电盒。接触面不得被其他物品遮盖，或者影响到终端设备和无线充电盒之间的接触。一般情况下，终端设备的显示屏必须背向无线充电盒。例如在移动电话中。 |

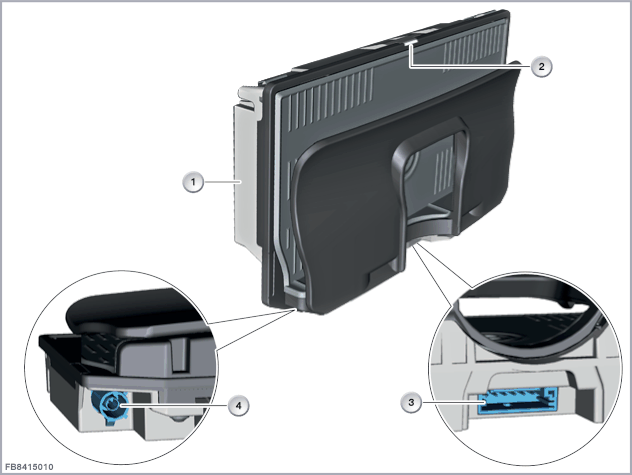

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
无线充电座 |
2 |
发光二极管指示灯 |
| 3 |
6 芯插头连接 |
4 |
1 芯插头连接 |
右后侧的配电器通过总线端 Kl. 30B 为无线充电架供电。
在无线充电架上安装 LED 指示灯。LED 指示灯按照如下方式显示状态：
| LED 指示灯颜色 |
含义 |
| 蓝色 |
移动电话充电。 |
| 桔黄色 |
不进行充电。 移动电话也许温度过高或者无线充电架内有异物。 |
| 红色 |
不进行充电。 与 BMW 售后服务授权的协议修理厂和有资质 BMW 授权维修中心取得联系。 |
无线充电盒通过 2 个插头连接与车载网络连接。
右后侧的配电器通过总线端 Kl. 30B 为无线充电盒供电。
| 索引 |
说明 |
|---|---|
| 1 |
无线充电座 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| 总线端 Kl. 30B |
基础运行总线端 Kl.30，供电 |
| Kl. 31L |
总线端 Kl. 31，功率管接地 |
注意无线充电盒的下列标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
6 至 16 V |
| 最大电流消耗 |
1.5 A |
| 温度范围 |
-40 至 80 °C |
无线充电盒失灵时，预计将出现以下情况：
无法充电
保留印刷错误、内容疏忽以及技术更改的可能性。
