飞翔女神照明由一个位于水箱徽标下方的 LED 托架构成。控制系统在相关的电子控制装置中,被称为:飞翔女神照明的电子控制装置。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
欢庆女神照明的 LED 托架 |
2 |
安装板及水箱徽标机械装置和密封盖机械装置 |
3 |
2 芯插头连接 |
如果总线端 Kl. 58g 接通,车身域控制器 (BDC) 会将水箱徽标照明的请求信号输出至飞翔女神照明的电子控制装置。飞翔女神照明的电子控制装置控制 LED 托架中的 LED。

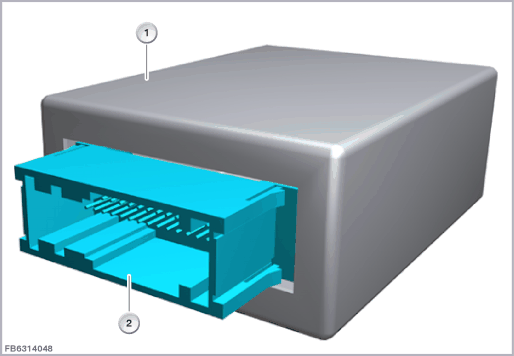

索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
飞翔女神照明的电子控制装置 |
2 |
32 芯插头连接 |
后部配电器通过总线端 Kl. 30B 和总线端 Kl. 15N 为飞翔女神照明的电子控制装置供电。
飞翔女神照明的电子控制装置通过一个 32 芯插头连接与车载网络相连。
索引 |
说明 |
---|---|
1 |
飞翔女神照明的电子控制装置 |
线脚布置
线脚 Pin |
说明 |
---|---|
Kl. 15N |
总线端 Kl. 15 关闭延迟时间 |
总线端 Kl. 30B |
总线端 KI. 30B 基础运行 |
总线端 Kl. 31 |
接地端 |
SIG |
车身域控制器 (BDC) 的信号线 |
LED + |
LED 托架控制导线 (正极信号) |
LED - |
LED 托架控制导线 (负极信号) |
![]() |
提示! 当前线脚布置可以在诊断系统 ISTA(综合业务技术应用程序)的电路图中查找。 |
注意飞翔女神照明的电子控制装置的下列标准值:
参数 |
值 |
---|---|
电压范围 |
9 至 16 V |
温度范围 |
-40 至 80 °C |
![]() |
提示! 飞翔女神照明的电子控制装置没有诊断功能 |
保留印刷错误、内容疏忽以及技术更改的可能性。
