行人保护系统的任务如下:在车前盖范围识别行人和轿车之间的事故情况并根据预先设定的边界条件选择性激活这一系统。
行人保护系统是由一个或多个行人保护传感器、控制单元和执行器共同组成的整个系统。。
![]() |
提示! Rolls-Royce 车辆中,作为 07/2017 生效的年款措施,安装了一个行人保护装置。 安装情况与车型和国别定制车辆有关。 |
将描述行人保护系统的下列部件:
ACSM 控制单元分析单个或多个行人保护传感器的信号(ACSM 是“Advanced Crash Safety Module”的缩写,中文是“碰撞安全模块”)。如果单个或多个行人保护传感器记录下行人的碰撞,ACSM 控制单元将始终触发所有用于行人保护的执行器。
行人保护装置只有在规定的速度范围触发。如果超出了规定的速度范围,ACSM 控制单元中的功能将被禁用。
Rolls-Royce 车辆中使用了以下 ACSM 控制单元:
第 4 代碰撞安全模块:RR4, RR5, RR6
第 5 代碰撞安全模块:RR11, RR12, RR21, RR22, RR31
下图作为示例显示第 4 代碰撞安全模块 (ACSM)。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
104 芯插头连接 |
2 |
20 芯插头连接 |
3 |
碰撞安全模块 (ACSM) |
下图作为示例显示第 5 代碰撞安全模块 (ACSM)。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
碰撞安全模块 (ACSM) |
2 |
115 芯插头插接室 |
3 |
25 芯插头插接室 |
对于行人保护系统,关于行人保护传感器的数量和功能规格描述如下:
配备 2 个行人保护传感器(压力软管和压力传感器)的行人保护:
保险杠上安装了 2 个压力传感器,其通过压力软管相互连接。这个压力软管是行人保护传感器的组成部分。
通过对压力软管施加有效力,光缆结构发生变形。改变的空气体积导致两个压力传感器的压力上升。
每个压力传感器将从接地和碰撞物体的刚度相关的压力信号通过数据导线传导向ACSM控制单元。ACSM 控制单元中分析信号特性,如有必要做出触发决定。

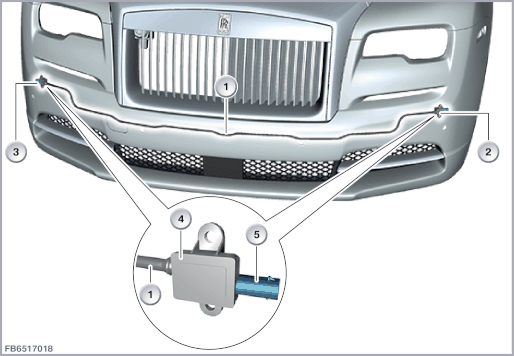

下图以 RR6 为例简要显示了行人保护传感器。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
压力软管 |
2 |
左侧行人保护传感器 |
3 |
右侧行人保护传感器 |
4 |
行人保护传感器(压力传感器) |
5 |
2 芯插头连接 |
车辆中可以安装以下行人保护执行器:
左前行人保护执行器
右前行人保护作动器
左后行人保护作动器
右后行人保护执行器
内置行人保护执行器的数量与车型有关,并取决于国别定制车辆。
因此有些车型具有以下用于行人保护执行器的数量:
车前盖铰链中无执行器(有足够的空间),如 RR31
2 个执行器,仅位于后部车前盖铰链,如 RR6、RR11、RR12
4 个执行器,位于前后车前盖铰链,如 RR21、RR22
当行人保护系统记录到行人的碰撞,ACSM 控制单元始终会触发所有行人保护执行器。触发以燃爆方式进行。
然后,车前盖由于弹力在几毫秒内抬起数毫米(例如 30 毫米)。这样就增大了车前盖内部加强板和发动机上安装件以及车身之间的间隙。通过这个扩大的间隙,发生头部碰撞时车前盖的可用可变形区域增大。此外,车前盖的刚性连接由于执行器中的弹簧变成了弹性连接。因此可以改善头部撞到车前盖上时的能量释放。

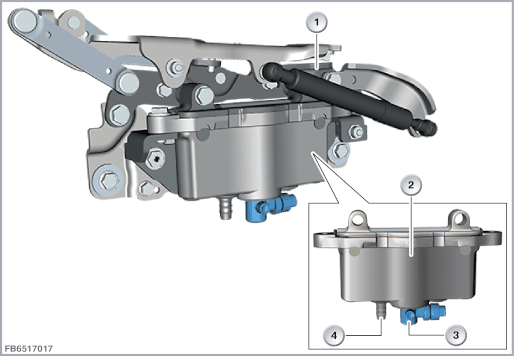

下图以 RR6 为例显示了简化的左后行人保护执行器。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
左后车前盖铰链 |
2 |
左后行人保护作动器 |
3 |
燃爆式部件(包含引爆装置、驱动混合气和触发锁止销的机械机构) |
4 |
冷凝水排放装置 |
下图以 RR22 为例显示了简化的左前行人保护执行器。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
车前盖触点开关的插头连接 |
2 |
用于左前行人保护执行器的插头连接 |
3 |
左前车前盖铰链 |
4 |
左前行人保护执行器 |

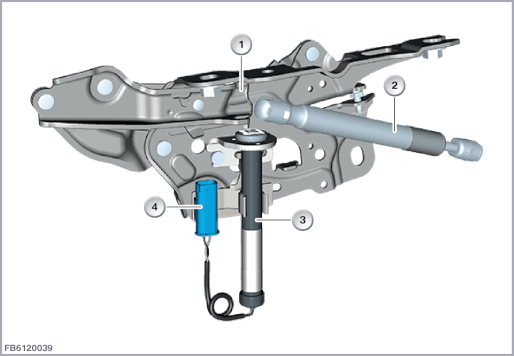

下图以 RR22 为例显示了简化的左后行人保护执行器。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
左后车前盖铰链 |
2 |
空气压力挺杆 |
3 |
左后行人保护作动器 |
4 |
用于左前行人保护执行器的 2 芯插头连接 |
以下将描述行人保护系统的下列系统功能:
以下图像中将对行人保护系统的功能交联加以说明。
下图以 RR6 为例显示了行人保护系统。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
左侧行人保护传感器(压力传感器) |
2 |
压力软管 |
3 |
右侧行人保护传感器(压力传感器) |
4 |
右后行人保护执行器 |
5 |
碰撞安全模块 (ACSM) |
6 |
组合仪表 (KOMBI) |
7 |
中央网关模块 (ZGM) |
8 |
左后行人保护作动器 |

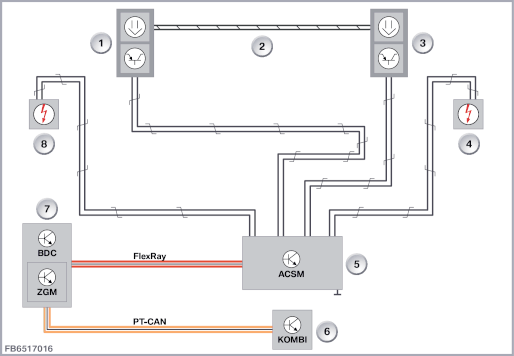

下图以 RR12 为例显示了行人保护系统。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
左侧行人保护传感器(压力传感器) |
2 |
压力软管 |
3 |
右侧行人保护传感器(压力传感器) |
4 |
右后行人保护执行器 |
5 |
碰撞安全模块 (ACSM) |
6 |
组合仪表 (KOMBI) |
7 |
中央网关模块(ZGM)作为独立的控制单元集成在车身域控制器 (BDC) 内。 |
8 |
左后行人保护作动器 |
下图以 RR22(欧洲规格)为例显示了行人保护系统。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
左侧行人保护传感器(压力传感器) |
2 |
压力软管 |
3 |
右侧行人保护传感器(压力传感器) |
4 |
右前行人保护作动器 |
5 |
右后行人保护执行器 |
6 |
碰撞安全模块 (ACSM) |
7 |
组合仪表 (KOMBI) |
8 |
车身域控制器 (BDC) |
9 |
左后行人保护作动器 |
10 |
左前行人保护执行器 |
为了识别碰撞,两个行人保护传感器必须向 ACSM 控制单元发送相应的信号。
如果只有一个行人保护传感器发送相应的信号,ACSM 控制单元不会触发行人保护执行器。
在行人保护系统触发后,为了重新激活系统,必须更换执行器。由于引爆,燃爆式部件中的引爆装置和驱动混合气已经消耗掉。
保留印刷错误、内容疏忽以及技术更改的可能性。
