驾驶员座椅和前乘客座椅的小桌板开关
根据装备，在驾驶员座椅以及前乘客座椅背面安装了一个野餐桌。野餐桌可以通过电气驱动展开。
在野餐桌后面是后排娱乐系统的后座监视器。
小桌板通过以下操作点操作：
-
驾驶员座椅小桌板开关，连接驾驶员座椅模块 (SMFA)。
前乘客座椅小桌板开关，连接前乘客座椅模块 (SMBF)。
 |
提示！ 车主手册中已说明操作可能性。 通过驾驶员侧车门开关组中的安全开关可以锁止野餐桌的操作。 |
根据装备，在驾驶员座椅以及前乘客座椅背面安装了一个野餐桌。野餐桌可以通过电气驱动展开。
在野餐桌后面是后排娱乐系统的后座监视器。
小桌板通过以下操作点操作：
驾驶员座椅小桌板开关，连接驾驶员座椅模块 (SMFA)。
前乘客座椅小桌板开关，连接前乘客座椅模块 (SMBF)。
|
提示！ 车主手册中已说明操作可能性。 通过驾驶员侧车门开关组中的安全开关可以锁止野餐桌的操作。 |
通过按下后部座椅靠背上的相应按钮，将小桌板以电动方式移动到极限位置。
然后，后座监视器自动翻出。
如果按住后座区控制器 (FCON) 上的后座监视器按钮，也可伸出小桌板。
小桌板开关与座椅模块连接。座椅模块分析按钮信号，并控制小腿支撑的相应驱动装置。
为了调整小桌板，安装有以下驱动装置：
驾驶员座椅小桌板驱动
驱动装置连接驾驶员座椅模块 (SMFA)。
前乘客座椅小桌板驱动
驱动装置连接前乘客座椅模块 (SMBF)。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

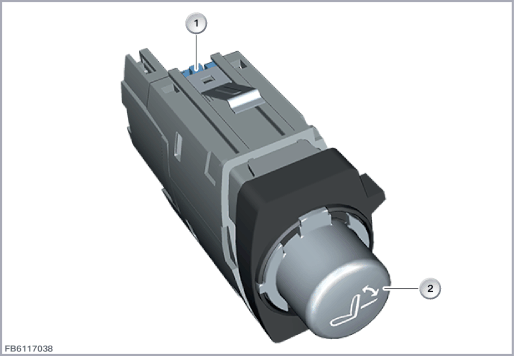

| 1 |
6 芯插头连接，（使用 3 线脚） |
2 |
小桌板开关 |
每个开关（驾驶员座椅小桌板开关和前乘客座椅小桌板开关）均通过 6 芯插头连接到电缆束。
按钮信号以电阻编码方式传输给座椅模块。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
小桌板按钮 |
2 |
LED 查寻照明 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| SIG |
驾驶员侧车门中控锁按钮 |
| 总线端 Kl. 31 |
总线端 Kl. 31 |
| 总线端 Kl. 58g |
总线端 Kl. 58g 查寻照明 |
| 3 个线脚未使用。 |
|
注意小桌板开关的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 伏 |
| 温度范围 |
-40 至 85 °C |
小桌板开关失灵时，预计将出现以下情况：
在相应的座椅模块中出现故障记录
保留印刷错误、内容疏忽以及技术更改的可能性。
