驾驶员座椅和前乘客座椅小桌板驱动装置

根据装备，小桌板安装在驾驶员座椅以及前乘客座椅的背面。小桌板可以电动翻出。

在小桌板后方有后排娱乐系统相应的后座监视器。

如果翻开后座监视器，则通过微开关打开后座监视器。

提示！ 车主手册中说明了操作小桌板的方法。 使用驾驶员侧车门开关组中的安全开关可以锁定小桌板的操作。

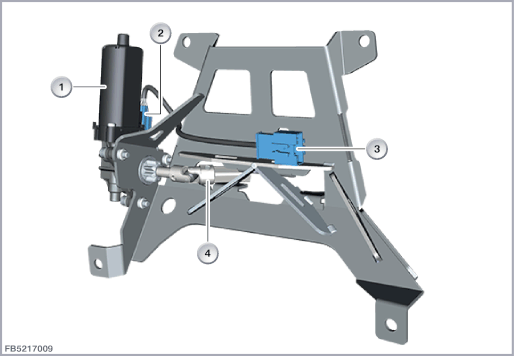

小桌板的驱动装置包含下列组件：

座椅模块分析按钮信号。座椅模块根据要求控制小桌板驱动装置。

调整位移可通过调整马达中的霍尔传感器记录，并在座椅模块中处理。机械挡块的位置值在第一次识别时被识别成极限位置并进行存储。在下列调整时小桌板在到达该位置前停住(软停止)。这样可以避免造成调整机械装置上持久的机械张力。如果随后立即再次按压小桌板调整按钮，则可以越过软停位置。

为了控制调整马达，在座椅模块中进行调节电流的综合测量。此测量用于故障识别 (例如过电流、短路或锁止)。如果高于或低于规定的阈值，则断开调整马达的供电。

为了防止调整马达过热，在座椅模块中有一项专用的过热保护功能。在座椅模块中根据运转时数 (运行时间和静止阶段) 通过一个热模型连续计算调整马达的升温。自规定温度界限起，座椅模块断开调整马达。

小桌板驱动装置是一个直流马达。座椅模块控制小桌板调整驱动装置。

线脚布置

注意小桌板驱动装置的下列标准值：
