左前示宽灯和右前示宽灯

示宽灯的装备情况取决于国家规格。

示宽灯（发光二极管）由车身域控制器（BDC）控制。例如，示宽灯组合停车灯亮起。

提示！

示宽灯 (左前示宽灯和右前示宽灯) 的正确安装位置可以在诊断中通过电路图上的热点调出。
功能描述

车身域控制器 (BDC) 是用于外部照明的主控制单元。也就是说：所有照明功能都由 BDC 控制单元控制。BDC 控制单元直接控制示宽灯 (左前示宽灯和右前示宽灯)。

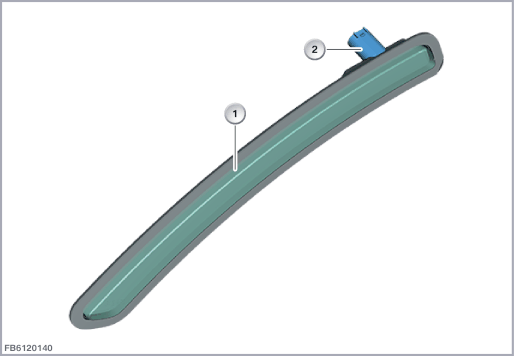

下图以 RR12 为例显示左前示宽灯。

索引

说明

索引

说明

1

左前示宽灯

2

2 芯插头连接

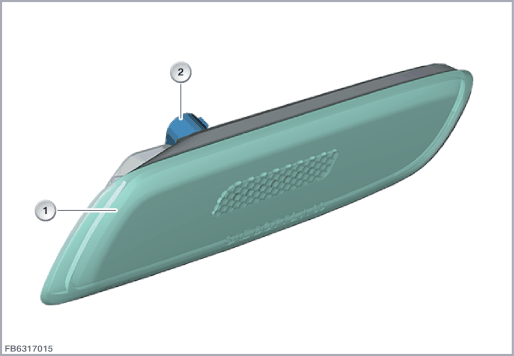

下图以 RR21 为例显示左前示宽灯。

索引

说明

索引

说明

1

左前示宽灯

2

2 芯插头连接
结构及内部电路连接

示宽灯 (左前示宽灯或右前示宽灯) 通过一个 2 芯插头连接与车载网络连接。

在每个示宽灯中安装了一个发光二极管。

索引

说明

1

左前示宽灯或右前示宽灯

线脚布置

线脚

说明

KL31L

总线端 KI. 31L 功率管接地

U

车身域控制器(BDC)的供电电压
标准值

注意左前示宽灯或右前示宽灯的下列标准值：

大小

数值

电压范围

9 至 16 V

功率 (发光二极管)

1.2 W

温度范围

-40 至 105 °C
诊断提示
部件失灵

示宽灯（左前示宽灯或右前示宽灯）失灵时，预计将出现以下情况：



保留印刷错误、内容疏忽以及技术更改的可能性。
