制动液液位开关位于密封盖中或者平衡罐上。
制动液液位开关可以单独更换。制动液液位开关将信号提供给动态稳定控制系统 (DSC)。制动液储液罐上有最大标记和最小标记。
制动液属于 Condition Based Services (CBS) 的保养范围。
制动液液位开关识别制动液储液罐中的制动液面低于必要的液面高度。DSC 控制单元将信号通过总线系统发送至组合仪表。组合仪表输出一个检查控制信息。制动液储液罐内制动液的正常运动通常不会导致显示检查控制信息。
在活动浮子内有一块永磁铁，它可触发固定在油箱上的制动液液位开关上的簧片触头。这时，簧片触头将把浮子运动转换为电气信号。制动液面高度超过最低位时，簧片触头处于闭合状态。
密封盖中的制动液液位开关
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

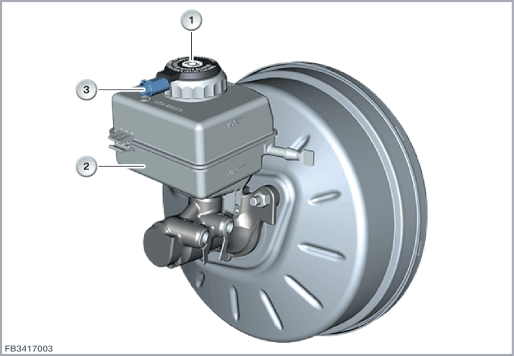

| 1 |
制动液液位开关 |
2 |
制动液储液罐 |
| 3 |
2 芯插头连接 |
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

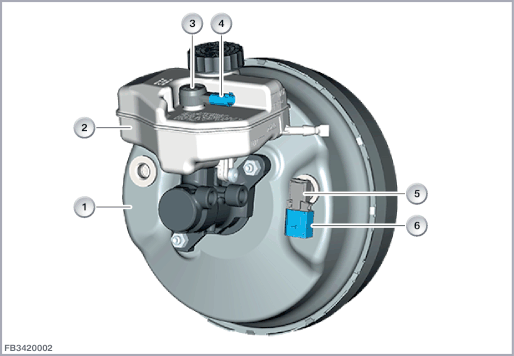

| 1 |
制动助力器 |
2 |
制动液储液罐 |
| 3 |
制动液液位开关 |
4 |
2 芯插头连接 |
| 5 |
制动真空传感器 |
6 |
3 芯插头连接 |
制动液液位开关无法识别短路或断路。断路将被视作制动液损耗。短路将不会被识别。
簧片触头的作用如同开关一样。簧片触头响应时，至 DSC 控制单元的接地断开。
| 索引 |
说明 |
|---|---|
| 1 |
制动液液位开关内的簧片触头 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
簧片触头信号 |
注意制动液液位开关的下列标准值：
| 大小 |
数值 |
|---|---|
| 最大电流消耗 |
15 mA |
| 最大接触电阻 |
500 MΩ |
| 温度范围 |
-40 °C 至 120 °C |
制动液液位开关失灵时，预计会出现以下情况：
动态稳定控制系统 (DSC) 内出现故障代码存储记录
输出组合仪表中的检查控制信息
