通过按压后行李箱盖按钮将关闭打开的后行李箱盖。停止正在运行的关闭过程。重新按压后行李箱盖按钮可打开后行李箱盖。
内部后行李箱盖上的后行李箱盖按钮安装在后行李箱盖的饰件中。
根据车辆装备情况，在后行李箱盖内部有下列规格的后行李箱盖按钮：
带有后行李箱盖按钮和中控锁按钮(自动后行李箱盖操作装置和无钥匙便捷上车及起动系统)
车身域控制器（BDC）发布电动打开和关闭后备箱盖的许可。
点击后行李箱盖按钮可关闭已达开的后备箱盖。车身域控制器（BDC）分析后行李箱盖按钮的按钮信号。
以一个已打开的后行李箱盖为例，按压后行李箱盖按钮会引起后行李箱盖的下列运动过程：
后行李箱盖关闭 > 后行李箱盖停止 > 后行李箱盖打开 > 后行李箱盖停止 > 后行李箱盖关闭 > 等等。
通过按压中控锁按钮可将所有车门联锁并中央保险锁死（条件：驾驶员侧车门已关闭)。后行李箱盖被电动关闭。
HKFM控制单元控制和监控后行李箱盖提升机构的功能。
HKFM控制单元控制后行李箱盖提升机构驱动装置。

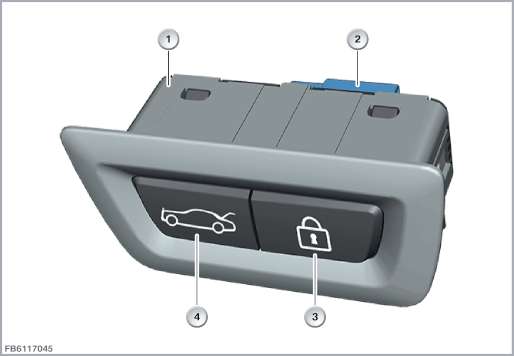

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
后行李箱盖内部的后行李箱盖按钮 |
2 |
4 芯插头连接 |
| 3 |
中控锁按钮 |
4 |
后行李箱盖按钮 |
后行李箱盖内部的后行李箱盖按钮通过一个多芯插头连接与车载网络连接。
后部配电器通过总线端 Kl. 30B 为后行李箱盖内部的后行李箱盖按钮供电。
后行李箱盖按钮的按钮信号在车身域控制器(BDC)内读取。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
后行李箱盖内部的后行李箱盖按钮 |
2 |
查寻照明 |
| 3 |
中控锁按钮 |
4 |
后行李箱盖按钮 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| 总线端 Kl. 30B |
总线端 Kl. 30B 基本运行模式，供电 |
| SIG |
信号线，从后行李箱盖按钮到车身域控制器(BDC)的信号 |
| SIG2 |
信号线，从中控锁按钮到车身域控制器(BDC)的信号 |
| Kl. 31L |
总线端 KI. 31L 功率管接地 |
请注意后行李箱盖内部的后行李箱盖按钮的下列标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-30 至 85 °C |
在后行李箱盖按钮失灵时预计会出现下列情况：
对地短路：
对地短路造成如同长时间操纵按钮的效果（按钮卡住） 车门锁只通电一次进行开启，随后忽略持续操作。只有在按钮状态变化后 (信号从低切换到高)，才可以通过按动按钮重新打开后行李箱盖。
可随时通过其他操作点打开后备箱盖。
断路：
后备箱盖不再能够通过后备箱盖内部的后行李箱盖按钮打开
可以通过诊断系统对后备箱盖内部的后行李箱盖按钮进行功能检查。
