星空顶由相应 LED 托架上的 LED 构成。玻璃纤维捆束连接在 LED 托架上。借助玻璃纤维可以将光线分布在整个车顶上。玻璃纤维的末端嵌在特别穿孔的车顶衬里内，由此在车厢内部产生星空顶的效果。
星空车顶控制系统属于附加的电子控制装置。
 |
提示！ 星空车顶控制系统的正确安装位置可以通过诊断电路图上的热点调出！ |
|
提示！ LED 托架的数量和玻璃纤维束与系列并与车型有关。 |
在车顶功能中心 (FZD) 和后部车内灯上安装了以下按钮用来操作星空顶：
星空顶开/关按钮
星空顶明/暗按钮
|
提示！ 车主手册中已说明操作可能性。 |
星空顶通过车顶功能中心 (FZD) 和后部车内灯的按钮来操作。这些按钮信号作为 LIN 总线上信息被发送到星空车顶控制系统。
当车内灯打开时，星空车顶以全亮度亮起。当点火开关打开时，针对星空顶恢复上一次行驶时的设置。
星空车顶控制系统通过 LED-CAN 控制 LED 托架。

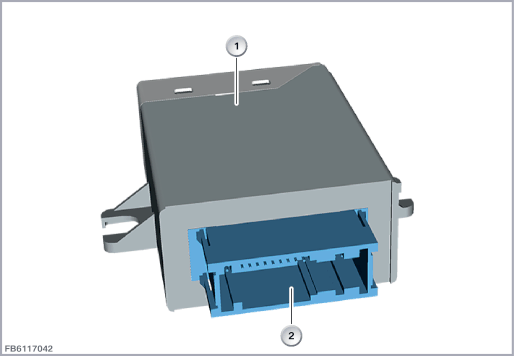

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
星空车顶控制系统 |
2 |
32 芯插头连接 |
星空车顶控制系统通过总线端KL30B 供电。
星空车顶控制系统通过 LIN 总线与车顶功能中心 (FZD) 和后部车内灯连接。
星空车顶控制系统通过一个 32 芯插头连接与车载网络连接。
| 索引 |
说明 |
|---|---|
| 1 |
星空车顶控制系统 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 30B |
总线端 KI. 30B 基础运行 |
| 总线端 Kl. 31 |
总线端 31 接地端 |
| LIN |
LIN 总线 |
| LED-CAN-H |
LED-CAN 高速 |
| LED-CAN-L |
LED-CAN 低速 |
注意星空车顶控制系统的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-40 至 80 °C |
星空车顶控制系统失灵时，预计将出现以下情况：
车顶功能中心 (FZD)中存储的故障记录
|
提示！ 星空车顶控制系统没有诊断功能。 |
保留印刷错误、内容疏忽以及技术更改的可能性。
