后部车内灯

在后部车内灯中装有下列照明功能和部件：

基于该装备系列可获得多个后部车内灯型号。

所有照明功能均通过发光二极管实现以及调亮和调暗。

提示！

如果接通车内灯，则阅读灯也亮起。

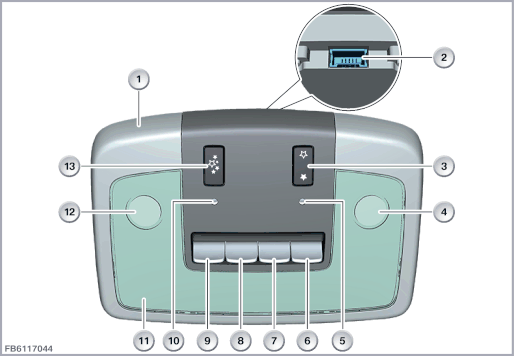

功能描述

针对后部车内灯描述了下列功能：

索引

说明

索引

说明

1

后部车内灯

2

10 芯插头连接

3

星空顶亮起/暗下按钮

4

阅读灯（前乘客侧后方）

5

环境灯光光导管

6

阅读灯（前乘客侧后方）按钮

7

柔和照明按钮

8

车内灯按钮

9

阅读灯（驾驶员侧后方）按钮

10

环境灯光光导管

11

车内灯

12

阅读灯（驾驶员侧后方）

13

星空顶打开/关闭按钮

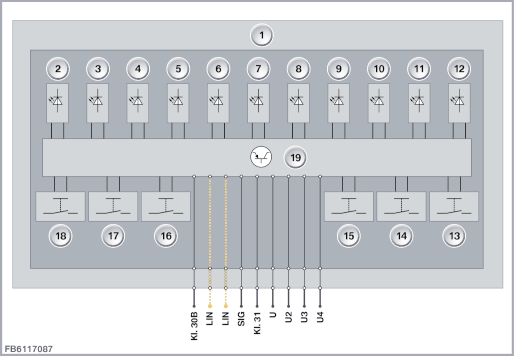

结构及内部错接

后部车内灯通过一个 10 芯插头连接与车载网络相连。

右前配电器通过总线端 30B 为后部车内灯供电。

车内灯是 LIN 总线上与总线相连的控制单元。

索引

说明

索引

说明

1

后部车内灯

2

阅读灯（驾驶员侧后方）发光二极管

3

周围环境照明装置的红绿蓝 LED

4

车内灯的 LED

5

阅读灯（驾驶员侧后方）按钮的查寻照明发光二极管

6

车内灯按钮的查寻照明 LED

7

阅读灯（前乘客侧后方）按钮的查寻照明发光二极管

8

星空顶按钮中的查寻照明 LED 打开/关闭

9

星空顶按钮中的查寻照明 LED 变亮/变暗

10

柔和照明按钮中的查寻照明 LED

11

周围环境照明装置的红绿蓝 LED

12

阅读灯（前乘客侧后方）发光二极管

13

阅读灯（前乘客侧后方）按钮

14

柔和照明按钮

15

星空顶亮起/暗下按钮

16

星空顶打开/关闭按钮

17

车内灯按钮

18

阅读灯（驾驶员侧后方）按钮

19

带电子控制装置的线路板

线脚布置

线脚

说明

总线端 Kl. 30B

总线端 KI. 30B 基础运行

总线端 Kl. 31

总线端 Kl. 31 接地

LIN

LIN 总线，与车顶功能中心（FZD）连接

LIN

LIN 总线，与车身域控制器（BDC）连接

SIG

车内灯按钮至车身域控制器 (BDC) 的按钮信号信号线

U

左后阅读灯的供电电压输出端

U2

右后阅读灯的供电电压输出端

U3

左侧柔和照明的供电电压输出端

U4

右侧柔和照明的供电电压输出端
标准值

注意后车内灯的以下标准值：

参数

值

供电电压

9 至 16 V

温度范围

-40 至 70 °C
诊断提示
部件的功能检查

无法通过诊断系统对后部车内灯进行功能检查。
