宾馆泊车位置开关

通过宾馆泊车位置开关可以单独保险锁死后行李箱盖。

如果已置于宾馆泊车位置，则后行李箱盖在车辆解除联锁后也保持联锁。也就是说：不能通过车内后行李箱盖按钮、外部后行李箱盖按钮以及遥控器上或识别传感器上的后行李箱盖按钮打开后行李箱盖。

功能描述

整个的访问控制被集成在车身域控制器 (BDC) 中。车身域控制器是中控锁的主控制单元。这意味着，BDC 控制单元授予打开的权限。

宾馆泊车位置开关有 2 个开关位置：

在已保险锁死开关位置上，宾馆泊车位置开关接地。状态变化将会在 BDC 控制单元中被记录。

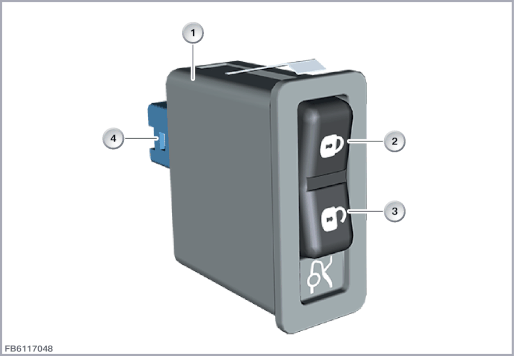

索引

说明

索引

说明

1

宾馆泊车位置开关

2

已保险锁死开关位置

3

已解除保险锁死开关位置

4

6 芯插头连接
结构及内部错接

宾馆泊车位置开关通过一个 6 芯插头连接与车载网络连接。

宾馆泊车位置开关通过 2 根信号线和车身域控制器 (BDC) 连接。

索引

说明

1

宾馆泊车位置开关

线脚布置

线脚 Pin

说明

SIG

连接车身域控制器 (BDC) 的信号线 1

SIG2

连接车身域控制器 (BDC) 的信号线 2
标准值

请注意宾馆泊车位置开关的下列标准值：

参数

值

电压范围

9 至 16 V

温度范围

-30 至 85 °C
诊断提示
部件的功能检查

可以通过诊断系统对宾馆泊车位置开关进行功能检查。

保留印刷错误、内容疏忽以及技术更改的可能性。
