借助点烟器开关，在开启前部中央控制台上的储物格时，点烟器上的照明打开。
车身域控制器 (BDC) 通过总线端 KL 58g 控制照明。当机械操作点烟器照明开关时，点烟器上的照明亮起。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

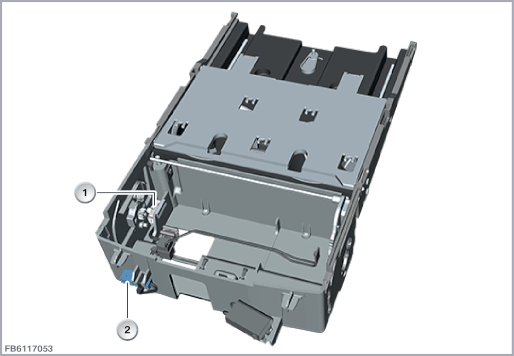

| 1 |
点烟器照明开关 |
2 |
2 芯插头连接 |
车身域控制器 (BDC) 通过 KL58g 为点烟器照明开关供电。
| 索引 |
说明 |
|---|---|
| 1 |
点烟器照明开关 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 58g |
总线端 Kl. 58g 查寻照明 |
注意点烟器照明开关的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 70 °C |
可通过诊断系统对点烟器照明进行功能检查。此时，所有发光二极管均同时由车身域控制器（BDC）通过总线端 KL 58g 利用按脉冲宽度调制的信号（PMW 信号）来控制。
 |
提示！ 为了进行功能检查，完全打开杂物箱。这样，在功能检查时，对点烟器照明开关进行机械操作，照明电路关闭。 |
