12V插座4照明开关

借助 12 V 插座 4 照明开关，会在打开中间扶手中的储物格时接通以下照明：

功能描述

在 12 V 插座 4 照明开关上，连接了总线端 KL 30B。如果机械操作了开关，则 12 V 插座 4 上的照明会发光。

索引

说明

索引

说明

1

12V插座4照明开关

2

2 芯插头连接

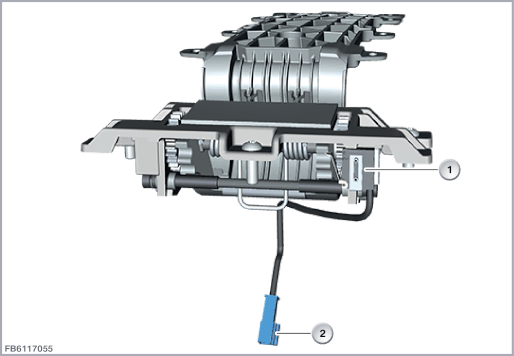

结构及内部电路连接

后部配电器为 12 V 插座 4 照明开关连接总线端 KL 30B 并且供电。

索引

说明

1

12V插座4照明开关

线脚布置

线脚

说明

总线端 Kl. 30B

总线端 KI. 30B 基础运行
标准值

注意 12V 连接 4 照明开关的下列标准值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 70 °C
诊断提示
部件的功能检查

不能使用诊断系统执行 12 V 插座 4 照明和中间扶手灯的功能检查。

提示！

为了进行功能检查，完全打开中间扶手中的储物格。这样一来，12 V 插座 4 照明开关在功能检查过程中会被机械操作，并且从总线端 KL 30B 接通开始闭合照明电路。
