左侧前排座舱和右侧前排座舱极限开关

仪表板的外部通风格栅中安装有下列极限开关：

提示！

正确的极限开关安装位置可以通过诊断中电路图上的热点调出！
功能描述

通风风门借助终位开关检测下列位置：

极限开关以机械方式，通过调整杠杆操作。FKA 控制单元将分析来自极限开关的信息。

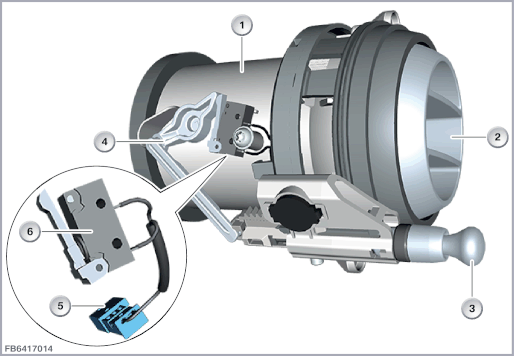

下图以 RR12 为例简要显示了左侧前排座舱极限开关。

索引

说明

索引

说明

1

左侧前排座舱通风格栅

2

通风出风口

3

通风喷嘴空气量调整杠杆

4

调整机械装置

5

2 芯插头连接

6

极限开关
结构及内部错接

极限开关通过一个 2 芯插头连接与 FKA 控制单元连接。

通风格栅关闭时，操作极限开关。

索引

说明

1

极限开关

线脚布置

线脚

说明

总线端 Kl. 31

总线端 31 接地端

SIG

连接到 FKA 控制单元的信号线
标准值

注意极限开关的下列标准值：

参数

值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件失灵：

极限开关没有诊断功能。

不识别 FKA 控制单元的短路或断路。



保留印刷错误、内容疏忽以及技术更改的可能性。
