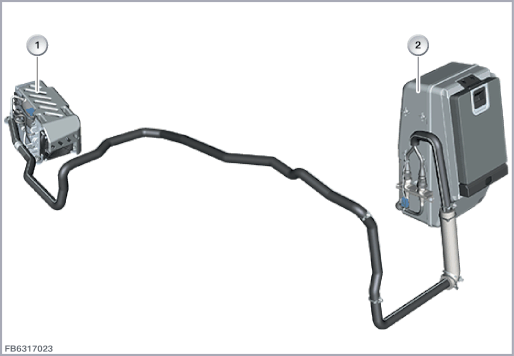

冷藏箱安装在后部座椅中间扶手的后面。冷藏箱的机组支架单独安装。

冷藏箱具有两个制冷剂连接管路（吸管和高压管路）。

请求冷藏箱制冷功率时，机组支架内的电气驱动压缩机打开。

冷藏箱主要由以下部件组成：

如果已启用 PAD 模式 (检查分析诊断)，则可接通冷藏箱。

通过空调按钮可以切换 2 个功率级。第一次按动空调按钮会接通最高功率级。再次按动按钮将接通较低的功率级或关闭冷藏箱。

空调按钮中的功能指示灯（2 个发光二极管）会如下显示所选择的功率级：

在冷藏箱工作过程中如果禁用 PAD 模式，则机组支架内的电子单元会存储上次选择的运行状态。在下一次启用 PAD 模式时，重新建立该运行状态。

冷藏箱装备有一个内部照明灯。内部照明灯的功能独立于冷藏箱的运行状态。也就是说，在 PAD 模式启用之后，内部照明灯会始终在冷藏箱打开时接通。

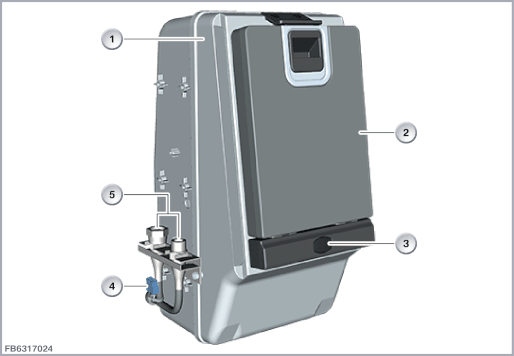

下图以 RR12 为例简单展示冷藏箱。

机组支架主要由以下部件组成：

独立的制冷循环回路用于冷藏箱的冷却。

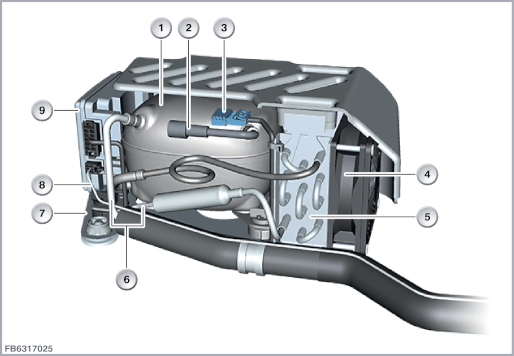

下图以 RR12 为例简要展示冷藏箱的机组支架。

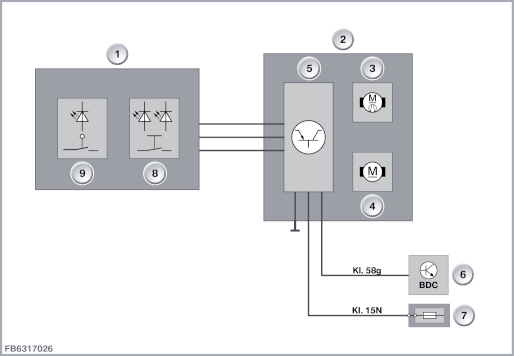

下图以 RR12 为例简要展示冷藏箱功能联网。
