AM/FM 天线由热镀锌钢板制成。
 |
提示！ 正确的 AM/FM 天线安装位置可以通过诊断中电路图上的热点调出。 |
左侧 AM/FM 天线功能划分如下：
AM 天线
AM 天线接收 KW、LW 和 MW 波段的无线电台。
| - | AM 表示调幅 |
| - | KW 表示短波 |
| - | LW 表示长波 |
| - | MW 表示中波 |
FM 天线 (FM 1)
FM 天线接收 UKW 波段的无线电广播和交通信息。
| - | FM 表示调频； |
| - | UKW 表示超短波 |
由发射器发射的高频电磁波在天线（AM 天线或 FM 天线）内产生几微伏（μV）的高频交流电压。信号振幅很小，通过导线继续传输到车辆内时很容易受到干扰。因此天线附近有用于放大这些信号的天线放大器。随后高频信号通过一个天线导线传输至后部串联的设备。

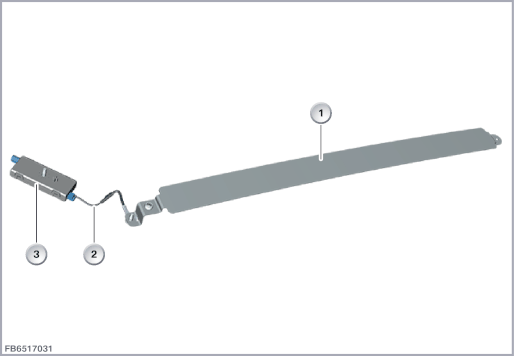

下图以 RR12 为例示出左侧 AM/FM 天线。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
AM/FM 天线 |
2 |
连接导线 |
| 3 |
天线放大器 |
AM/FM 天线通过连接线路与天线放大器相连。
| 索引 |
说明 |
|---|---|
| 1 |
AM/FM 天线 |
| 2 |
AM 天线 |
| 3 |
FM 天线 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
AM 天线和 FM 天线 (FM 1) 的信号线 |
| SIG2 |
诊断信号线 |
| SIG3 |
诊断信号线 |
如果天线插头未插上，则预计会出现以下情况：
在主机中记录故障代码
可以通过诊断系统对左侧 AM/FM 天线进行功能检查：
路径：功能结构 > 车身 > 音频、视频、导航、电话(MOST 环形结构) > 收音机 > 收音机接收
保留印刷错误、内容疏忽以及技术更改的可能性。
