12-V 插座

可能在车辆中具备多个 12V 插座（视装备以及车型而定）。

12V 插座通常分布在中央控制台前部、中央控制台后部及行李箱中。

功能描述

存在下列型号的 12V 插座：

-

带发亮环的点烟器 12V 插座
-

用于连接适配接口 的 12V 插座未亮起

点烟器及 12V 插座的任务在于点燃香烟并同时也作为带 12 V 电压的不同电气装置的电源。



索引

说明

索引

说明

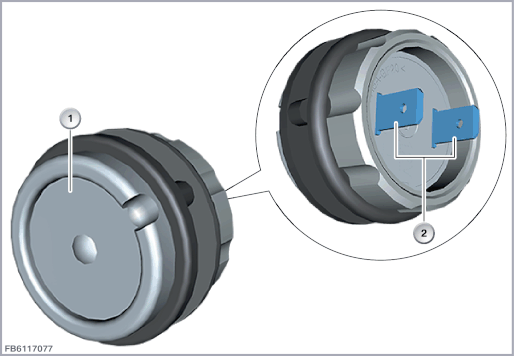

1

12-V 插座

2

负极接头

3

正极
结构及内部错接

12V 插座将通过总线端 30B 和 总线端 31 供电。



索引

说明

1

12-V 插座

线脚布置

线脚

说明

总线端 Kl. 30B

总线端 Kl. 30B，供电

总线端 Kl. 31

总线端 Kl. 31，接地
标准值

注意 12V 插座的下列标准值：

参数

值

供电

9 至 16 伏

温度范围

-40 °C 至 80 °C
诊断提示
部件失灵

在 12V 插座失灵时，预计将出现以下情况：
