左侧 FM/AM 天线放大器

由天线接收到的发射器信号将在天线放大器中加强并通过天线导线（FAKRA 插头）继续传递至主机。

提示！

左侧 FM/AM 天线放大器按照车辆各自具有固定的安装位置。正确的安装位置可以通过活窗在电路图上调出！
功能描述

左侧 FM/AM 天线放大器通过天线导线与主机相连。由于通过天线导线进行幻象供电，因此天线放大器内的相应部件由主机供电。

幻象供电是电工学中的一个概念。幻象供电表示通过本来用于信号传输的导线为远程系统(例如天线放大器)供电。在此以交流电压形式传输天线信号。为供电而叠加的直流电压对信号没有任何影响。

由发射器发射的高频电磁波在天线内产生几微伏（μV）的高频交流电压。信号振幅很小，通过导线继续传输到车辆内时很容易受到干扰。因此天线附近有用于放大这些信号的天线放大器。随后高频信号通过一个天线导线传输至后部串联的设备（例如主机）。

索引

说明

索引

说明

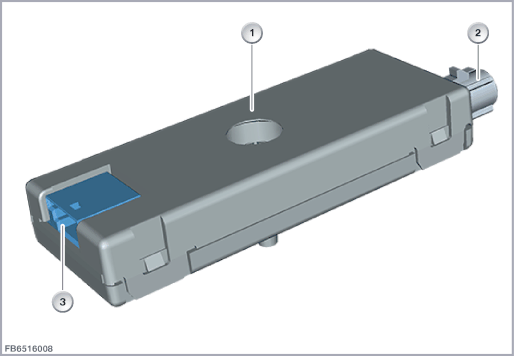

1

天线放大器 2

2

FAKRA 插头，连接天线导线与机头

3

3 芯插头连接
结构及内部错接

天线放大器的构造和内部错接取决于国家规格和车辆装备。

通过一个 3 芯插头连接天线放大器最多可以与 2 个天线连接。

天线放大器通过天线导线与主机相连。

索引

说明

1

左侧 AM/FM 天线放大器

线脚布置

线脚

说明

SIG

AM/FM 天线的信号线

SIG2

诊断信号线

SIG3

未被占用

线脚布置

线脚

说明

ANT

主机的天线导线

屏蔽

屏蔽
标准值

注意左侧 FM/AM 天线放大器的下列标准值：

参数

值

温度范围

-40 至 85 °C
诊断提示
部件失灵：

左侧 FM/AM 天线放大器失灵时，预计将出现以下情况：



保留印刷错误、内容疏忽以及技术更改的可能性。
