飞翔女神照明

飞翔女神照明由一个位于水箱徽标下方的 LED 托架构成。控制系统在相关的电子控制装置中，被称为：飞翔女神照明的电子控制装置。

功能描述

如果前景照明打开，车身域控制器 (BDC) 会将车头标志照明的请求信号输出至欢庆女神照明的电子控制装置。飞翔女神照明的电子控制装置控制 LED 托架中的 LED。

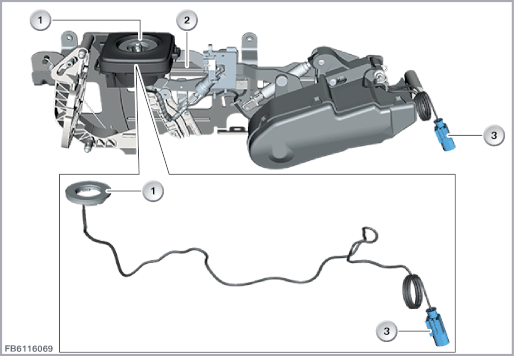

下图作为示例显示欢庆女神照明。

索引

说明

索引

说明

1

欢庆女神照明的 LED 托架

2

安装板及水箱徽标机械装置和密封盖机械装置

3

2 芯插头连接
结构及内部错接

欢庆女神照明通过一个 2 芯插头连接与欢庆女神照明电子控制装置相连。

索引

说明

1

欢庆女神照明的 LED 托架

线脚布置

线脚

说明

LED +

LED 托架控制导线 (正极信号)

LED -

LED 托架控制导线 (负极信号)

提示！

当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。
标准值

注意欢庆女神照明的下列标准值：

参数

值

电压范围

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件失灵

提示！

欢庆女神照明没有诊断功能
