前景照明用于确定车辆位置，并在打开车门前照亮车门周围（如小水坑等）。
在每个车门外拉手中均安装了一个照明灯用于前景照明。
车身域控制器 (BDC) 通过一个输出端为车门外拉手内的前景照明供电。
BDC 控制单元打开或关闭前景照明（有时间限制并已调节亮度）。
前景照明灯由具有 LED 模组的外壳组成。
光束垂直向下射出，照亮车门前方近旁的地面。

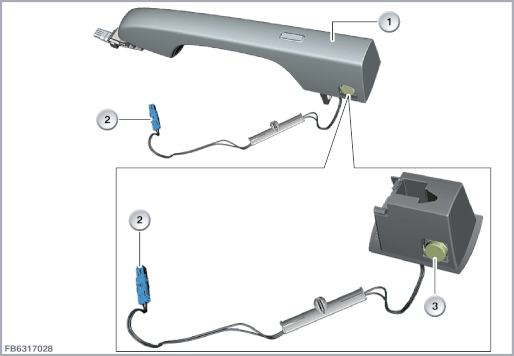

下图以 RR12 为例展示驾驶员侧车门外拉手中的前景照明（所示为：左座驾驶型车辆)。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
外拉手 |
2 |
2 芯插头连接（用于前景照明） |
| 3 |
前景照明的 LED 模组 |
前景照明通过一个 2 芯插头连接与车身域控制器 (BDC) 连接。
BDC 控制单元通过一个按脉冲宽度调制的信号（PWM 信号）为前景照明供电。
| 索引 |
说明 |
|---|---|
| 1 |
前景照明装置的发光二极管 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 31 |
总线端 Kl. 31 接地 |
| U |
供电电压 |
注意前景照明下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 车外温度 – 前景照明退出工作状态 |
50 ° C 以上 |
| 温度范围 |
-40 至 85 °C |
前景照明失灵时，预计将出现下列情况：
车身域控制器 (BDC) 中的故障记录。
可通过诊断系统对前景照明装置进行功能检查。
保留印刷错误、内容疏忽以及技术更改的可能性。
