抗干扰滤波器

抗干扰滤波器可抑制例如在控制行李箱照明灯、牌照灯或后窗玻璃加热装置时产生的干扰脉冲。

提示！

抗干扰滤波器的使用范围取决于车型系列、国别定制车辆和车辆装备。

注意诊断电路图！

抗干扰滤波器去除下列导线对车载网络产生的干扰：

提示！

通过诊断电路图的热点，注意抗干扰滤波器的安装位置！
功能描述

抗干扰滤波器可例如安装在牌照灯的正极导线内。

车身域控制器 (BDC) 通过一个按脉冲宽度调制的信号（PWM 信号）控制灯。该控制方式可能导致高频故障。抗干扰滤波器中的滤波器电路可有效抑制干扰脉冲。

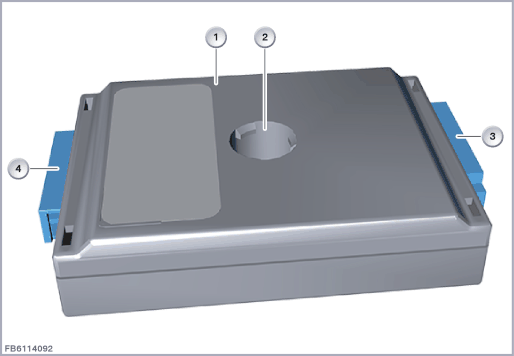

下图举例显示抗干扰滤波器。

索引

说明

索引

说明

1

抗干扰滤波器

2

固定装置和接地连接

3

8 芯插头连接，连接至用电器

4

8 芯插头连接，用于连接电线束
结构及内部电路连接

抗干扰滤波器 通过 2 个插头连接与电缆束连接。

索引

说明

1

抗干扰滤波器

2

8 芯插头连接，输出端

3

8 芯插头连接，输入端

线脚布置

提示！

线脚布置取决于车型系列、国别定制车辆和车辆装备。

注意诊断电路图！
标准值

注意抗干扰滤波器下列标准值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件失灵：

部件失灵时，可能出现以下情况：

连接的用电器无功能

提示！

注意诊断电路图！

例如在牌照灯或后窗玻璃加热装置打开时，如果收音机接收时出现噪声干扰，则抗干扰滤波器可能有故障。

部件的功能检查

无法通过诊断系统对抗干扰滤波器进行功能检查。
