左后阅读灯和右后阅读灯

阅读灯内的阅读灯光通过 2 个发光二极管实现。阅读灯在打开和关闭时始终已调节亮度。

提示！

阅读灯（左后阅读灯或右后阅读灯）的正确安装位置可以通过诊断电路图上的热点调用！
功能描述

阅读灯按钮的按钮信号通过后部车内灯中的电子控制装置检测。通过后部车内灯中的阅读灯按钮打开阅读灯时，电子控制装置控制所选一侧的阅读灯。

提示！

如果接通车内灯，则阅读灯也亮起。

阅读灯将通过用电器断开被关闭。

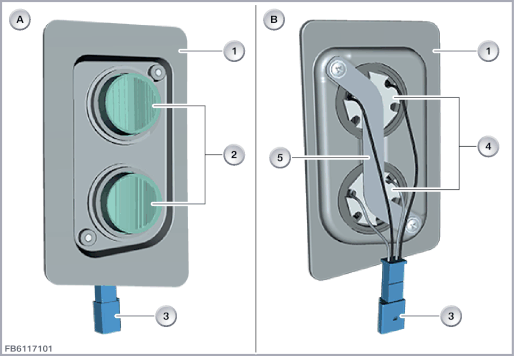

下图以 RR12 为例简要显示左后阅读灯。

索引

说明

索引

说明

A

左后阅读灯，前视图

B

左后阅读灯，后视图

1

壳体

2

导光片

3

2 芯插头连接

4

带发光二极管和散热器的线路板

5

接线夹子
结构及内部错接

每个阅读灯（左后阅读灯或右后阅读灯）均通过一个 2 芯插头连接与车载网络连接。

索引

说明

1

左后阅读灯或右后阅读灯

2

发光二极管

线脚布置

线脚

说明

总线端 Kl. 31

总线端 Kl. 31 接地

U

通过后部车内灯提供供电电压
标准值

注意左后阅读灯或右后阅读灯的下列标准值：

参数

值

供电电压

9 至 16 V

温度范围

-40 至 70 °C
诊断提示
部件的功能检查

可通过诊断系统对左后阅读灯或右后阅读灯进行功能检查。



保留印刷错误、内容疏忽以及技术更改的可能性。
