左侧 B 柱电位计和右侧 B 柱电位计

借助电位计探测 B 柱通风格栅内所选的通风风门开口截面。

B 柱内安装了下列电位计：

提示！

电位计的正确安装位置可以通过诊断电路图上的热点调用！
功能描述

电位计以机械方式，通过调整杠杆操作。电位计通过 3 芯插头连接与后座区自动空调控制单元连接。后座区自动空调控制单元负责分析电位计的信息。

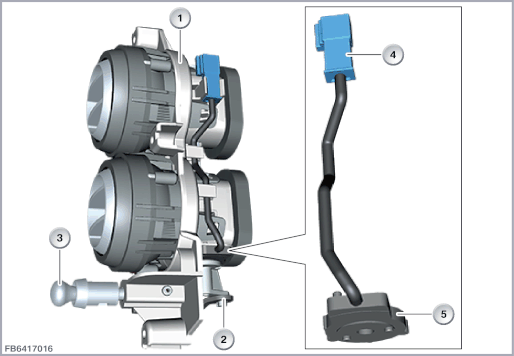

下图以 RR12 为例简要显示左侧 B 柱电位计。

索引

说明

索引

说明

1

左侧 B 柱通风格栅

2

调整机械装置

3

通风喷嘴空气量调整杠杆

4

3 芯插头连接

5

电位计
结构及内部错接

该电位计通过一个 3 芯插头连接与后座区自动空调控制单元连接。

索引

说明

1

电位计

线脚布置

线脚

说明

总线端 Kl. 31

总线端 Kl. 31 接地

SIG

连接至后座区自动空调控制单元的信号线

U

供电电压
标准值

注意电位计的下列标准值：

参数

值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件失灵：

电位计不具有诊断功能。

不识别后座区自动空调控制单元的短路或断路。
