左后中央控制台温度传感器和右后中央控制台温度传感器是后座区自动空调 (FKA) 的组成部分，用于调节后座区空调装置（具有左右分离功能）。
左后中央控制台温度传感器测量后部中央控制台通风格栅内左侧通风喷嘴的空气道内的鼓风温度。右后中央控制台温度传感器测量后部中央控制台通风格栅内右侧通风喷嘴的空气道内的鼓风温度。
 |
提示！ 温度传感器（左后中央控制台温度传感器和右后中央控制台温度传感器）的正确安装位置可以通过诊断电路图上的热点调用！ |
这 2 个温度传感器属于同类件。
在后座区自动空调控制单元内读入左后中央控制台温度传感器和右后中央控制台温度传感器的温度信号。这些温度信号作为 K-CAN4 上的信息输出。冷暖空调控制单元根据该信息调节相应的风门马达。
温度传感器（左后中央控制台温度传感器和右后中央控制台温度传感器）是一个热敏电阻或 NTC 传感器（“NTC”表示“负温度系数”）。可通过热敏电阻将 ”温度” 变量转变成电气系统可以分析的 ”电阻” 变量。温度较高时热敏电阻内导电材料的导电性比温度较低时好。也就是说：热敏电阻越热，其电阻就越小。

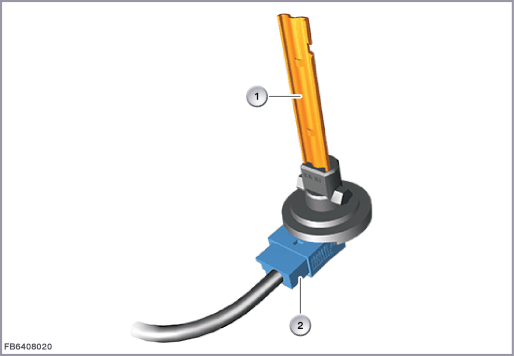

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
后部中央控制台温度传感器 |
2 |
2 芯插头连接 |
后座区自动空调控制单元为后部温度传感器（左后中央控制台温度传感器和右后中央控制台温度传感器）提供 5 V 电压。为了互相补偿内部温度作用，在此为热敏电阻提供较低的电流。因此外部环境温度对电阻值有决定性影响。
| 索引 |
说明 |
|---|---|
| 1 |
热敏电阻 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
后部中央控制台温度传感器的传感器信号 |
| 总线端 Kl. 31E |
总线端 Kl. 31 电子接地线 |
热敏电阻上的任何温度变化都会导致电压信号变化。分析在 FKA 控制单元中进行。
| 索引 |
说明 |
|---|---|
| 1 |
摄氏温度 (°C) |
| 2 |
热敏电阻特性线 |
| 3 |
电阻器（千欧 kΩ） |
注意温度传感器（左后中央控制台温度传感器和右后中央控制台温度传感器）的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
5 V |
| 温度范围 |
-40 至 85 °C |
| 电阻范围（测量范围） |
1.2 至 100 kΩ |
温度传感器（左后中央控制台温度传感器或右后中央控制台温度传感器）失灵时，可能出现下列情况：
FKA 控制单元中出现故障记录
FKA 控制单元的替代值：25 °C
保留印刷错误、内容疏忽以及技术更改的可能性。
