车门内把手照明

为了给车门内把手提供照明，借助发光二极管产生垂直照明，使光线散布在车门内把手区域内。

提示！

车门内把手照明的正确安装位置可以通过诊断电路图上的热点调用！

车门内把手照明是周围环境照明装置和柔和照明功能的一部分。

当柔和照明功能激活时，某些灯光（例如车门内把手照明、C 柱后视镜照明、车内灯）会柔和的亮起，即使车内灯已关闭。

功能描述

车门内把手照明由车身域控制器 (BDC) 自动控制。柔和照明可手动通过柔和照明按钮打开和关闭。BDC 控制单元通过 LIN 总线将打开和关闭周围环境照明装置和柔和照明的请求输出至后部车内灯。后部车内灯为车门内把手的周围环境照明装置和柔和照明供电。

后部车内灯利用按脉冲宽度调制的信号（PWM 信号）控制发光二极管。

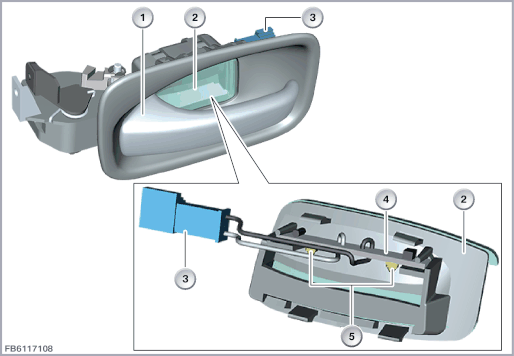

下图以 RR12 为例简要显示车门内把手照明。

索引

说明

索引

说明

1

车门内把手

2

车门内把手照明

3

2 芯插头连接

4

LED 托架

5

发光二极管
结构及内部错接

每个车门内把手照明均通过一个 2 芯插头连接与车载网络连接。后部车内灯为照明供电。

索引

说明

1

车门内把手照明



线脚布置

线脚

说明

总线端 Kl. 31

总线端 Kl. 31 接地

U

供电电压
标准值

请注意车门内把手照明的下列标准值：

参数

值

供电电压

9 至 16 V

温度范围

-40 至 70 °C
诊断提示
部件失灵

车门内把手照明对地短路时，可能出现下列情况：

部件的功能检查

可通过诊断系统对车门内把手照明进行功能检查。



保留印刷错误、内容疏忽以及技术更改的可能性。
