变道警告系统的LED

在变道警告灯中安装了 LED。如果在外侧车道（死角中）有一辆车，报警灯将向驾驶员发出信号。

在左侧和右侧外后视镜上各有一个三角形的报警灯。

提示！

报警灯的正确安装位置可通过诊断电路图上的热点调用！
功能描述

变道警告系统是一种辅助系统，在变道时向驾驶员提供支持。为此，变道警告系统控制单元（SWW 控制单元）借助多个雷达传感器监控后面和侧面的交通情况。从特定的行驶速度起，变道警告系统将提供可能在换道时碰撞的信息。

这些报警灯可用不同强度进行控制。当车辆处于死角内或从后方接近时，外后视镜内的亮度调节的报警灯会显示。如果在一辆车位于危险区域中时设定转向显示，则外后视镜中的报警灯明亮闪烁。

车辆解锁后此灯的短暂闪烁充当自检。

后视镜电子装置按车身域控制器（BDC）的要求控制报警灯。

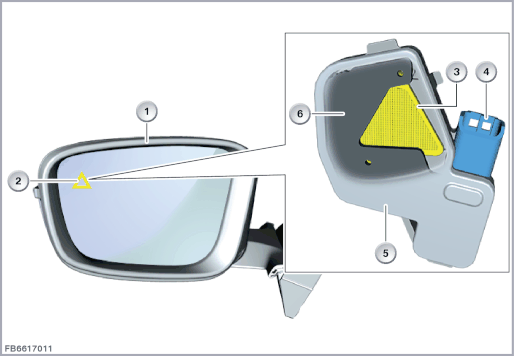

下图示例性地显示了一个用于车道变更警告功能的 LED。

索引

说明

索引

说明

1

外后视镜

2

镜面玻璃内车道变更警告功能的显示范围

3

变道警告 LED 的导光片

4

2 芯插头连接

5

壳体（有时透明显示）

6

线路板
结构及内部电路连接

报警灯通过 2 芯插头连接与后视镜电子装置连接。

索引

说明

1

变道警告系统的LED

线脚布置

线脚

说明

总线端 KL31

总线端 Kl. 31 接地

U

供电电压
标准值

注意报警灯的以下标准值：

大小

数值

电压范围

9 至 16 V

温度范围

-40 至 85 °C
诊断提示
部件失灵

在报警灯失灵时，预计会出现下列状态：
