驾驶员侧座椅调整装置开关组和前乘客侧座椅调整装置开关组

在开关组中视装备而定集成了用于下列功能的按钮：

提示！

车主手册中已说明操作可能性。
功能描述

腰部支撑调整装置的按钮信号不在座椅模块（驾驶员座椅模块和前乘客侧座椅模块）中分析。按钮信号由相应阀体（驾驶员腰部支撑阀体或前乘客腰部支撑阀体）中的电子分析装置进行分析。电子分析装置控制电动驱动的腰部支撑泵和阀体中的电磁阀。

在座椅模块中分析所有其他按钮信号并控制要求的功能。座椅模块调节并监控所要求的座椅功能。

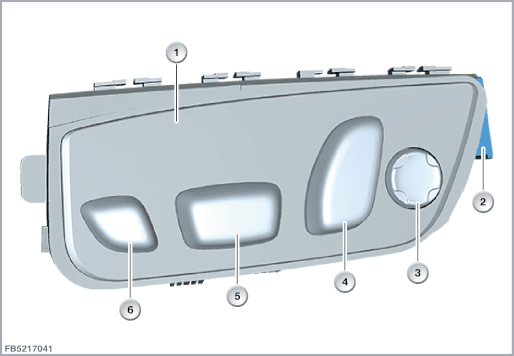

下图以 RR12 为例显示驾驶员侧座椅调整装置的开关组 (所示为：左座驾驶型车辆)。

索引

说明

索引

说明

1

驾驶员侧座椅调节开关组

2

10 芯插头连接

3

腰部支撑调整按钮

4

靠背倾斜度调整和头枕高度调整按钮

5

座椅纵向调整、座椅高度调整和座椅倾斜度调整按钮

6

座椅深度调整按钮（用于大腿支撑）
结构及内部电路连接

开关组（驾驶员侧座椅调整装置开关组或前乘客侧座椅调整装置开关组）通过总线连接（LIN 总线）与座椅模块相连。

索引

说明

1

驾驶员侧座椅调整装置开关组或前乘客侧座椅调整装置开关组

2

靠背倾斜度调整和头枕高度调整按钮

3

腰部支撑调整按钮

4

座椅纵向调整、座椅高度调整和座椅倾斜度调整按钮

5

座椅深度调整按钮



线脚布置

线脚

说明

总线端 Kl. 30B

基本工作方式总线端 30B 供电

总线端 Kl. 31

接地端

LIN

LIN 总线

SIG

信号线（腰部支撑调整装置）

SIG2

信号线 2（腰部支撑调整装置）

提示！

当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。
标准值

注意开关组（驾驶员侧座椅调整装置开关组或前乘客侧座椅调整装置开关组）的下列标准值：

大小

数值

电压范围

9至16.5伏

控制电流 (负载)

1.5 至 10.0 mA

接触电阻

< 100 Ω

温度范围

-40 至 85 °C
诊断提示
部件失灵：

在开关组（驾驶员侧座椅调整装置开关组或前乘客侧座椅调整装置开关组）上，原则上只能有个别按钮失灵。在座椅模块控制的单个座椅功能按钮失灵时，预计会出现以下情况：

可以通过诊断系统对座椅模块控制的座椅功能按钮进行功能检查。



保留印刷错误、内容疏忽以及技术更改的可能性。
