左后和右后车门袋照明

针对车门袋照明（左后车门袋照明，右后车门袋照明），借助发光二极管发光。

自动照亮翻盖盒。翻盖盒中装有一个带相应电子装置的接近传感器（电容传感器）。接近传感器探测到手伸入翻盖盒中。如果将手伸入翻盖盒中，则电子单元中的电子分析装置触发照明打开几秒钟。

车门袋照明由下列部件组成：

提示！

左后和右后翻盖盒的照明与车型有关。

注意诊断系统中的电路图！
功能描述

车门袋照明在总线端 30B 接通后可以激活。

使用塑料材质的光导管(聚碳酸脂)实现车门袋照明。光导管单侧由发光二极管供给。

光导管将灯光分布到翻盖盒区域。

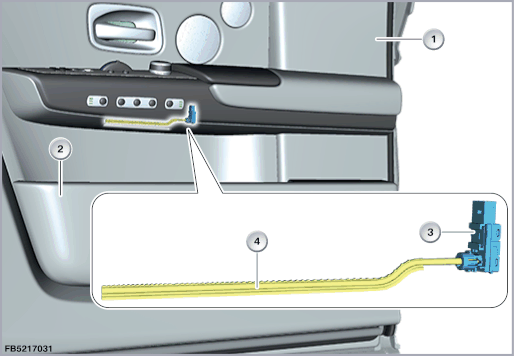

下图以 RR12 为例显示左后车门袋照明。

索引

说明

索引

说明

1

左后车门

2

翻盖盒

3

带 2 芯插头连接的 LED 托架

4

光导管
结构及内部错接

LED 托架通过一个 2 芯插头连接与接近传感器连接。

接近传感器控制发光二极管。

索引

说明

1

车门置物盒照明

线脚布置

线脚

说明

LED +

LED 照明灯正极

LED -

LED 照明灯负极接头
标准值

注意车门袋照明的下列标准值：

参数

值

供电电压

9 至 16 V

温度范围

-40 至 70 °C
诊断提示
部件的功能检查

不可通过诊断系统对车门袋照明进行功能检查。
