星空顶LED模组
每一个星空顶 LED 模组上都连接有玻璃纤维束。借助玻璃纤维可以将光线分布在整个车顶上。玻璃纤维的末端嵌在特别穿孔的车顶衬里内，由此在车厢内部产生星空顶的效果。
星空车顶控制系统属于附加的电子控制装置。
内置 LED 模组的数量与系列并与车型有关。
 |
提示！ 注意诊断电路图！ |
|
提示！ 星空顶 LED 模组的正确安装位置可以通过诊断电路图上的热点调出！ |
每一个星空顶 LED 模组上都连接有玻璃纤维束。借助玻璃纤维可以将光线分布在整个车顶上。玻璃纤维的末端嵌在特别穿孔的车顶衬里内，由此在车厢内部产生星空顶的效果。
星空车顶控制系统属于附加的电子控制装置。
内置 LED 模组的数量与系列并与车型有关。
|
提示！ 注意诊断电路图！ |
|
提示！ 星空顶 LED 模组的正确安装位置可以通过诊断电路图上的热点调出！ |
星空车顶控制系统通过 LED-CAN 控制星空顶 LED 模组。星空顶的照明灯光在星空顶 LED 模组内借助发光二极管产生。连接的玻璃纤维一端由这些发光二极管馈电。

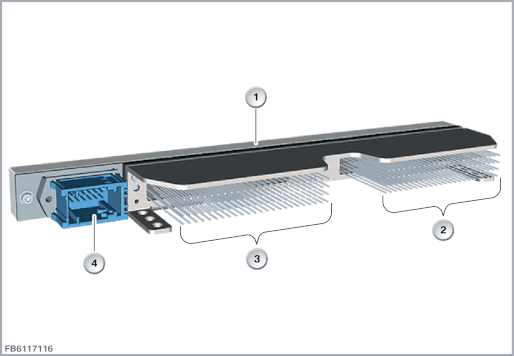

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
星空顶LED模组 |
2 |
玻璃纤维连接处 |
| 3 |
玻璃纤维连接处 |
4 |
12 芯插头连接 |
星空顶 LED 模组通过总线端KL30B 供电。
每个星空顶 LED 模组通过 12 芯插头连接与车载网络相连。
星空顶 LED 模组上最多可连接 2 束各 96 根的玻璃纤维。
| 索引 |
说明 |
|---|---|
| 1 |
星空顶LED模组 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 30B |
总线端 KI. 30B 基础运行 |
| 总线端 Kl. 31 |
总线端 31 接地端 |
| LED-CAN-H |
LED-CAN 高速 |
| LED-CAN-L |
LED-CAN 低速 |
线脚布置
在上面的图示中只示出了电源和总线连接。当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡 "安装位置" 和 "线脚布置"。
注意星空顶 LED 模组的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-40 至 70 °C |
在星空顶 LED 模组失灵时，预计会出现以下情况：
车顶功能中心 (FZD)中存储的故障记录
|
提示！ 星空车顶控制系统没有诊断功能。 |
保留印刷错误、内容疏忽以及技术更改的可能性。
