下部后行李箱盖按钮
下部后行李箱盖的箱盖按钮包括：
-
后行李箱盖按钮
通过按下后行李箱盖按钮可以电动解锁下部后行李箱盖。
-
行李箱底板调节按钮
为减轻负担，行李箱底板前侧可向后移动。由此调整折叠的后部座椅靠背与行李箱底板之间的级别。
 |
提示！ 车主手册中已说明操作可能性。 |
|
提示！ 下部后行李箱盖按钮的正确安装位置可以通过诊断电路图上的热点调用！ |
下部后行李箱盖的箱盖按钮包括：
后行李箱盖按钮
通过按下后行李箱盖按钮可以电动解锁下部后行李箱盖。
行李箱底板调节按钮
为减轻负担，行李箱底板前侧可向后移动。由此调整折叠的后部座椅靠背与行李箱底板之间的级别。
|
提示！ 车主手册中已说明操作可能性。 |
|
提示！ 下部后行李箱盖按钮的正确安装位置可以通过诊断电路图上的热点调用！ |
下部后行李箱盖中按钮的按钮信号通过以下方式进行分析：
后行李箱盖按钮
车身域控制器 (BDC) 分析后行李箱盖按钮的按钮信号。BDC 控制单元根据请求控制和监控下部后行李箱盖中后行李箱盖锁的解锁。
行李箱底板调节按钮
前乘客侧后部座椅模块（SMBFH）会分析装载辅助系统按钮的按钮信号。座椅模块根据请求控制和监控行李箱底板调节驱动装置。
座椅模块也控制按钮的功能灯。功能灯在调节行李箱底板期间亮起。

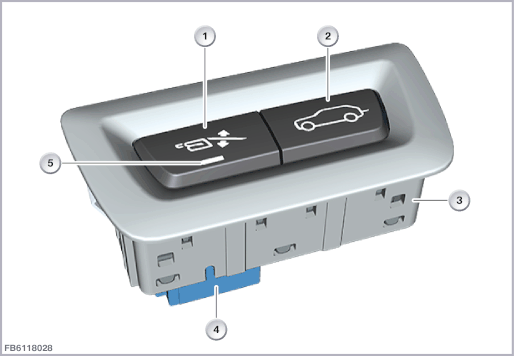

下列图像以 RR31为例展示带后行李箱盖按钮和装载辅助系统按钮的下部尾门后行李箱盖按钮。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
行李箱底板调节按钮 |
2 |
后行李箱盖按钮 |
| 3 |
下部后行李箱盖按钮 |
4 |
6 芯插头连接 |
| 5 |
功能灯 |
下部后行李箱盖按钮通过一个 6 芯插头连接与车载网络连接。
后部配电器通过总线端KL30B 为下部后行李箱盖按钮供电。
BDC 控制单元分析后行李箱盖按钮的按钮信号。
前乘客侧后部座椅模块（SMBFH）会分析装载辅助系统按钮的按钮信号。
| 索引 |
说明 |
|---|---|
| 1 |
下部后行李箱盖按钮 |
| 2 |
查寻照明 |
| 3 |
后行李箱盖按钮 |
| 4 |
行李箱底板调节按钮 |
| 5 |
功能灯 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 30B |
总线端 Kl. 30B 基本运行模式，供电 |
| Kl. 31L |
总线端KL31L 功率管接地，通过后行李箱盖锁内的旋转锁销开关（用于查询照明） |
| SIG |
信号线，通过前乘客侧后部座椅模块（SMBFH）控制装载辅助系统按钮中的功能灯 |
| SIG2 |
装载辅助系统按钮的接地端 |
| SIG3 |
信号线，装载辅助系统按钮的信号连至前乘客侧后部座椅模块（SMBFH） |
| SIG4 |
信号线，后行李箱盖按钮的信号至 BDC 控制单元 |
请注意下部后行李箱盖按钮的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-30 至 85 °C |
下部后行李箱盖按钮失灵时，预计会出现以下情况：
对地短路：
对地短路造成如同长时间操纵按钮的效果（按钮卡住）后行李箱盖锁（左侧下部后行李箱盖锁和右侧下部后行李箱盖锁）只通电一次进行开启，随后忽略持续操作。只有在按钮状态变化后 (信号从低切换到高)，才可以通过按动按钮重新打开下部后行李箱盖。
断路：
无法再通过下部后行李箱盖的箱盖按钮打开后行李箱盖。
在下部尾门的后行李箱盖按钮中的装载辅助系统按钮失灵时，预计会出现下列状态：
对地短路：
对地短路造成如同长时间操纵按钮的效果（按钮卡住）按钮信号记录一次，随后忽略持续操作。只有在按钮状态变化后（信号从低切换到高），才可以通过按动按钮重新选择功能。
断路：
无法再通过按钮向上或向下移动行李箱底板。
无法通过诊断系统对下部后行李箱盖按钮进行功能检查。
保留印刷错误、内容疏忽以及技术更改的可能性。
