带两级插头联锁装置的高性能插头连接的拔下和插上

注意！

插头连接错误的装配和锁止可能导致偶尔中断，并因此导致高压泵功能异常。

必须严格遵守下列说明，从而确保正确地装配和检测插头连接。
带两级插头联锁装置的插头连接的拔下说明

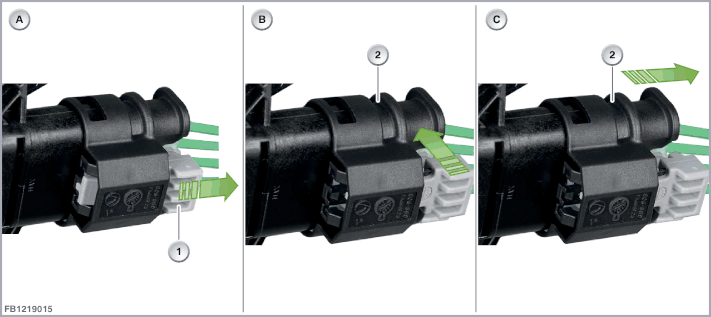

图像显示高压泵插头连接的示例。



索引

说明

索引

说明

A

沿着导线将联锁滑块 (1) 拉动至极限位置。

B

拔出插头。

与导线垂直地按压并按住联锁滑块 (1)。用相应的高作用力拔下插头外壳（2）。

C

插头连接已脱开。

1

联锁滑块

2

插头外壳

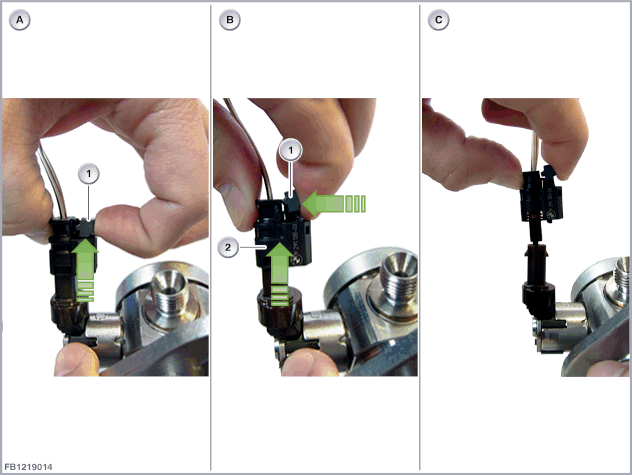

拔下操作的其他示意

索引

说明

索引

说明

A

沿着导线将联锁滑块 (1) 拉动至极限位置。

B

拔出插头。

与导线垂直地按压并按住联锁滑块 (1)。用相应的高作用力拔下插头外壳（2）。

C

脱开插头连接。

1

联锁滑块

2

插头外壳
插头连接的插上

提示！

在插上之前，确保联锁滑块在已解锁位置。

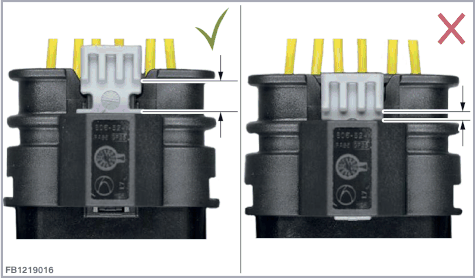

已解除联锁

已联锁

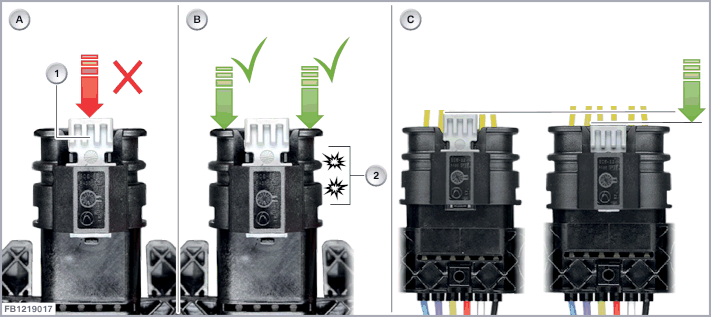

索引

说明

索引

说明

A

不得通过按压联锁滑块的方式插入！

B

从侧面握住插头并按压，直到两次感受到并听到插头嵌入

C

沿着导线将联锁滑块按压至极限位置。

插头连接已联锁。

1

联锁滑块

2

双平面段插头联锁装置

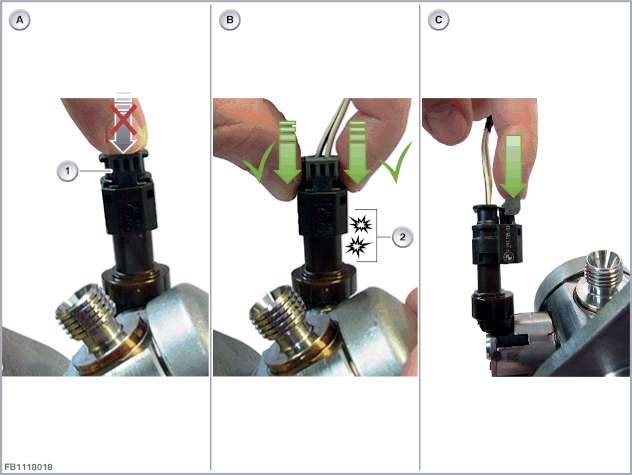

插上操作的其他示意

索引

说明

索引

说明

A

不得通过按压联锁滑块的方式插入！

B

从侧面握住插头并按压，直到 两次 感受到并听到插头嵌入。

C

沿着导线将联锁滑块按压至极限位置。

插头连接已联锁

1

联锁滑块

2

双平面段插头联锁装置



保留印刷错误、内容疏忽以及技术更改的可能性。
