Offroad 按钮

越野驾驶模式能够在远离固化道路的地方，或者在牵引力下降的情况下驾驶时为驾驶员提供支持。系统能够在物理极限范围内在未固化地面上改进行驶性能。

越野驾驶模式通过中央控制台上控制器旁的越野按钮操作。

功能描述

在越野驾驶模式下，提供 4 个不同的程序进行选择。程序的设置在中央信息显示器上进行，并且必要时额外通过选档按钮上的低档键进行。

在速度低于大约 60 km/h 的情况下，车辆会被自动抬高至高水平高度，从而增大离地间隙。

在速度超过大约 60 km/h 的情况下，车辆会被自动降低至正常水平高度。

提示！

车主手册中已说明操作可能性。



索引

说明

索引

说明

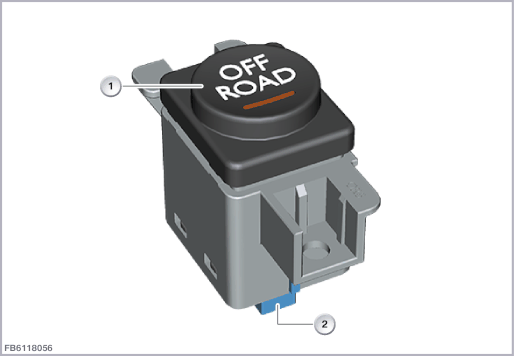

1

Offroad 按钮

2

4 芯插头连接
结构及内部电路连接

越野按钮通过一个 4 芯插头连接和电缆束连接。

越野按钮的信号会被传递至中控台操作单元。中央控制台操作设备通过 LIN 总线与车身域控制器 (BDC) 连接。

越野按钮有一个功能发光二极管。

中控台操作单元通过总线端 KL 58g（查寻照明）以及总线端 KL 31 为越野按钮供电。



索引

说明

索引

说明

1

Offroad 按钮

2

按钮

3

查寻照明

4

功能 LED 指示灯

线脚布置

线脚

说明

SIG

按钮的信号线

总线端 Kl. 31

总线端 Kl. 31，接地

总线端 Kl. 58g

总线端 Kl. 58g，查寻照明

SIG2

功能发光二极管的信号线
标准值

注意越野按钮以下一些标准值：

大小

数值

供电电压

9 至 16 伏

温度范围

-40 至 85 °C
诊断提示
部件失灵

在越野按钮失灵的情况下，预计将出现以下情况：



保留印刷错误、内容疏忽以及技术更改的可能性。
