在本文件中将介绍以下 USB 连接：
USB充电接口
USB充电接口2
 |
提示！ USB 充电接口的正确安装位置可通过热点在诊断的电路图上调用！ |
在 USB 充电接口上，可以连接带有 USB 接口的外部设备。
USB 端口支持的移动电话或 Smartphone
快速压紧适配接口带有一个自己的 USB 连接，在插入一部合适的移动电话时它会被自动连接。
带有 USB 连接的音频设备，例如 MP3 播放器
USB 存储设备
|
提示！ 有关适用的 USB 设备的信息，请登录 www.bmw.com/bluetooth。 |
SA4FL Travel & Comfort 系统为前部座椅的靠背背面提供了一个 USB 充电接口。
该 USB 充电接口仅用于为移动设备充电。无法传送数据。
该 USB 充电接口具有下列特性：
型号 C USB 接口
充电电流最大 3 安培

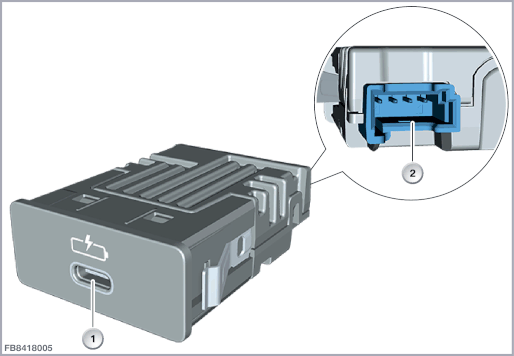

下图所示为 USB 充电接口的示例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
包括充电功能的 USB 接口 |
2 |
4 芯插头连接 |
USB 充电接口通过一个 4 芯插头连接与前部配电器相连。
该配电器通过总线端 KL30B 向 USB 充电接口供电。车身域控制器 (BDC) 提供查寻照明总线端 KL58g。
| 索引 |
说明 |
|---|---|
| 1 |
USB 连接 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 30B |
12 V 供电，用于为外部设备充电 |
| 总线端 Kl. 58g |
总线端 Kl. 58g，查寻照明 |
| Kl. 31L |
总线端 31L，负荷接地 |
注意 USB 充电接口的以下标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| USB 充电接口上的最大额定电流 |
3 A |
| 温度范围 |
-40 至 80 °C |
USB 充电接口不具有自诊断功能。可通过诊断系统执行 USB 充电接口的功能检查。
保留印刷错误、内容疏忽以及技术更改的可能性。
