借助一个发光二极管为前部中间扶手中的杂物箱照明。
前部中间扶手灯不是周围环境照明装置的一部分。
借助 12 V 插座 4 照明开关，会在打开中间扶手中的储物格时接通以下照明：
12 V 插座 4 上的照明
前部中间扶手灯
在 12 V 插座 4 照明开关上，连接了总线端 KL 30B。如果机械操作了 12 V 插座 4 照明开关，则前部中间扶手灯发光。

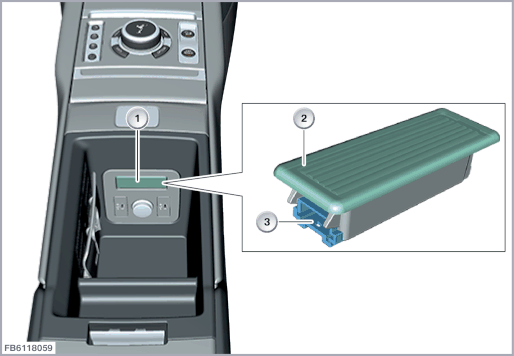

下图所示为前部中间扶手灯，以 RR31 为例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
支架 |
2 |
前部中间扶手灯 |
| 3 |
透镜 |
4 |
LED 托架装有 2 芯插头连接 |
中间扶手照明灯通过一个 2 芯插头连接与车载网络相连。
后部配电器通过总线端 KL 30B 在电路闭合的情况下为发光二极管供电。
| 索引 |
说明 |
|---|---|
| 1 |
前部中间扶手灯 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 30B |
总线端 KI. 30B 基础运行 |
| Kl. 31L |
总线端 KI. 31L 功率管接地 |
注意前部中间扶手照明灯的以下标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 70 °C |
不能使用诊断系统对前部中间扶手灯执行功能检查。
 |
提示！ 为了进行功能检查，完全打开中间扶手中的储物格。这样一来，12 V 插座 4 照明开关在功能检查过程中会被机械操作，并且从总线端 KL 30B 接通开始闭合照明电路。 |
