后窗刮水器陷波器2

后窗刮水器陷波器 2 降低了干扰脉冲从车载网络到后窗玻璃内天线的传送。这些干扰频率在天线系统没有限制的情况下，会通过后窗刮水器马达的供电从车载网络到达天线系统。

提示！

后窗刮水器陷波器 2 的正确安装位置可以通过诊断电路图上的热点调用。
功能描述

陷波器 2 安装在后窗刮水器马达的接地导线中。

线圈作为极高的电阻对高频信号起作用。与陷波电路中的其它组件一起对干扰频率进行全面抑制或过滤。

索引

说明

索引

说明

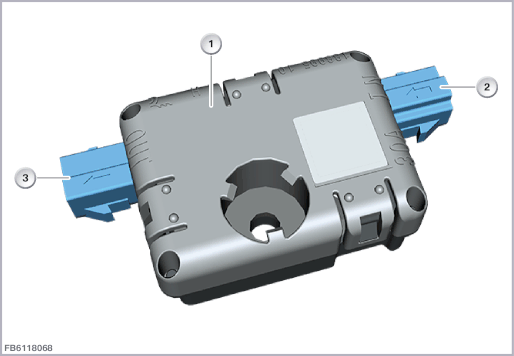

1

后窗刮水器陷波器2

2

后窗刮水器马达接地线的接口

3

接地线的接口
结构及内部电路连接

后窗刮水器陷波器 2 通过插头连接和车载网络以及后窗刮水器马达相连。

索引

说明

1

后窗刮水器陷波器2

线脚布置

线脚

说明

总线端 Kl. 31

总线端 KL 31（输入端），后窗刮水器马达的接地线接口

总线端 Kl. 31

总线端 31（输出端）
标准值

注意后窗刮水器陷波器 2 的以下一些标准值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件失灵：

在部件（后窗刮水器陷波器 2）失灵时，可能出现以下情况：

如果后窗刮水器马达功能正常，则认为后窗刮水器陷波器 2 同样也没有任何损坏。
