挡风玻璃清洗泵和后窗清洗泵

挡风玻璃清洗泵和后窗清洗泵会通过喷嘴，输送用于清洗前窗玻璃和后窗玻璃的清洗液到车窗玻璃上。

提示！ 对于带有挡风玻璃刮水器和后窗刮水器的车辆，会共用一个挡风玻璃清洗泵，它被称为：挡风玻璃清洗泵和后窗清洗泵。

挡风玻璃清洗泵和后窗清洗泵可以朝两个旋转方向促动。一个旋转方向输送至挡风玻璃。另一个旋转方向输送后窗玻璃。

提示！ 挡风玻璃清洗泵和后窗清洗泵正确的安装位置可通过诊断电路图上的热点调用。

后窗刮水器的操作（刮水和清洗）通过旋转式开关实现。因此挡风玻璃刮水器与后窗刮水器的操作功能彼此分开。

挡风玻璃清洗泵和后窗清洗泵通过车身域控制器 (BDC) 促动。

挡风玻璃清洗泵和后窗清洗泵主要由以下组件构成：

前窗玻璃和 后窗玻璃的清洗从接通 PAD 模式（检查分析诊断）可以被激活。为了清洗前窗玻璃，必须朝行驶方向的反方向拉刮水清洗开关。只要拉住刮水清洗开关不放，挡风玻璃清洗泵和后窗清洗泵就会进行输送。在最长 10 秒后，BDC 控制单元会关断挡风玻璃清洗泵和后窗清洗泵。在重新激活后（数目可设码）会出现强制暂停。这样一来，就可以避免挡风玻璃清洗泵和后窗清洗泵过热。之后，只有在一个可以设码的时间闭锁结束后，或者一次总线端切换（总线端 KL 15 关闭并且重新接通）后，才可以重新激活挡风玻璃清洗泵和后窗清洗泵。

如果拉动刮水清洗开关超过 300 ms，则在一个额外的可以设码的延迟（例如 100 ms、300 ms、500 ms、700 ms）过后，刮水器被接通。通过该延迟可以确保车窗玻璃预先湿润。

在关闭挡风玻璃清洗泵和后窗清洗泵后，会用一个可以设码的刮水循环次数，擦干前窗玻璃和后窗玻璃。

在以下条件下，不再促动挡风玻璃清洗泵和后窗清洗泵：

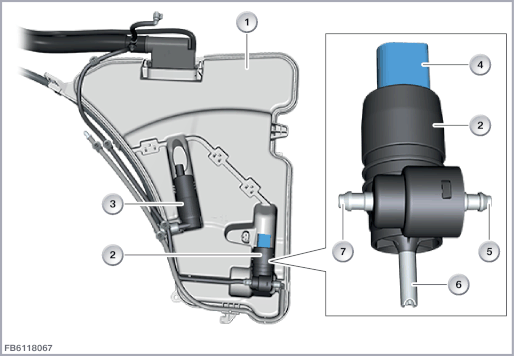

下图以 RR31 为例，显示了挡风玻璃清洗泵和后窗清洗泵。

挡风玻璃清洗泵和后窗清洗泵通过一个 2 芯插头连接和车身域控制器 (BDC) 连接。

BDC 控制单元促动挡风玻璃清洗泵和后窗清洗泵。挡风玻璃清洗泵和后窗清洗泵可以朝两个旋转方向促动。

BDC 控制单元监控挡风玻璃清洗泵和后窗清洗泵的电流消耗（锁止保护）。

线脚布置

注意挡风玻璃清洗泵和后窗玻璃清洗泵的下列标准值：
