为打开与关闭下部后行李箱盖，装有下列后行李箱盖锁：
左侧下部后行李箱盖锁
右侧下部后行李箱盖锁
后行李箱盖锁（左侧与右侧下部后行李箱盖锁）配有著名的旋转锁销和掣子闭合元件。后行李箱盖锁可以用机械或电动方式解锁，然后可以打开。
如果车辆配备下部后行李箱盖自动软关系统驱动装置，则关闭时只需把下部后行李箱盖轻轻按入下部后行李箱盖锁中。由此启动自动软关系统驱动装置并完全关闭下部后行李箱盖。
 |
提示！ 下部后行李箱盖锁（左侧与右侧下部后行李箱盖锁）的正确安装位置可以通过诊断电路图的热点调出。 |
车身域控制器 (BDC) 控制左侧与右侧下部后行李箱盖锁中解锁驱动装置的直流马达，由此触发解锁。
门销开关用信号通知下部后行李箱盖自动软关系统驱动装置中的电子装置，掣子是否已进入旋转锁销中（预锁或已锁）。
关闭时应把下部后行李箱盖按入下部后行李箱盖锁中。其中，在相应后行李箱盖锁中操作门销开关（下部后行李箱盖位于预锁位置）并触发下部后行李箱盖自动软关系统驱动装置启动。
下部后行李箱盖自动软关系统驱动装置的电子装置把门销开关的信号视作起动信号。驱动装置通过拉线移动旋转锁销，直到旋转锁销开关输出一个状态变化信号为止。驱动装置被停止运转。

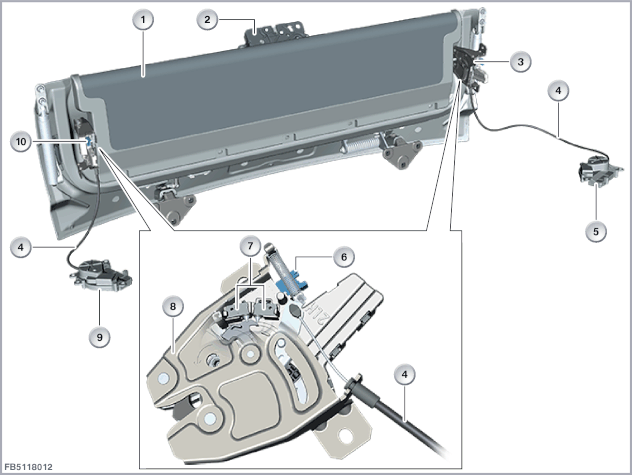

下图显示下部后行李箱盖示例与下部后行李箱盖锁选项。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
下部后行李箱盖 |
2 |
后行李箱盖锁 |
| 3 |
左侧下部后行李箱盖锁 |
4 |
拉线 |
| 5 |
左侧下部后行李箱盖自动软关系统 |
6 |
4 芯插头连接 |
| 7 |
微开关（门销开关和旋转锁销开关） |
8 |
下部后行李箱盖锁 |
| 9 |
右侧下部后行李箱盖自动软关系统 |
10 |
右侧下部后行李箱盖锁 |
根据车型系列和车辆装备，将左侧与右侧下部后行李箱盖锁通过插头连接与 BDC 控制单元和下部后行李箱盖自动软关系统的相应驱动装置相连。
|
提示！ 注意诊断电路图！ |
在下部后行李箱盖锁中安装有 2 个微开关（旋转锁销开关和门销开关）和一个直流马达。
| 索引 |
说明 |
|---|---|
| 1 |
下部后行李箱盖锁 |
| 2 |
解锁驱动装置 |
| 3 |
门销开关 |
| 4 |
旋转锁销开关 |
线脚布置
| 线脚 |
说明 |
|---|---|
| Kl. 31L |
总线端 KI. 31 功率管接地 |
| SIG |
来自旋转锁销开关的信号线 |
| SIG2 |
来自门销开关的信号线 |
| SIG3 |
BDC 控制单元的负载导线（解锁驱动装置控制） |
注意左侧与右侧下部后行李箱盖锁的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 微开关供电电压 |
12 V |
| 微开关最大电流消耗 |
10 ± 3 mA |
| 直流马达最大电流消耗 |
7.5 A |
| 温度范围 |
-30 至 80 °C |
下部后行李箱盖锁（左侧与右侧下部后行李箱盖锁）失灵时，预计会出现以下情况：
车身域控制器(BDC)中的故障记录
可通过诊断系统对下部后行李箱盖锁（左侧与右侧下部后行李箱盖锁）进行功能检查。
