在本文件中将介绍以下 USB 连接：
USB充电接口3
USB充电接口4
USB充电接口5
USB充电接口6
 |
提示！ USB 充电接口的正确安装位置可通过热点在诊断的电路图上调用！ |
在 USB 端口上，可以连接带有 USB 连接的外部设备。
通过控制器和中央信息显示器上的显示进行操作。通过车载扬声器进行音频播放。
|
提示！ 有关适用的 USB 设备的信息，请登录 www.bmw.com/bluetooth。 |
USB 充电接口可以被用于如下的一些应用：
给外部设备充电
导出和导入 Mobile Profile
在 Mobile Profile 中可以存储多名驾驶员的个性化设置，并且在稍后的某个时刻重新加以调用。
收听音频文件
观看视频

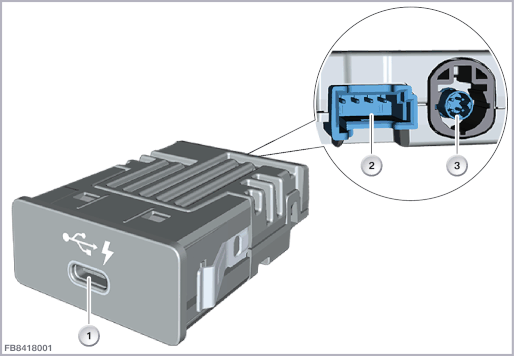

下图所示为 USB 连接的示例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
包括充电功能的 USB 充电接口 |
2 |
4 芯插头连接 |
| 3 |
4 芯插头连接 |
USB 充电接口通过一个 4 芯插头连接与主机连接。
数据通过 2 条导线进行传输。
在电缆中集成了一个铁氧体环。另外还对电缆进行了屏蔽。
另一个 4 芯插头连接通过总线端 KL 30B 和查寻照明 58g 给 USB 充电接口供电。
| 索引 |
说明 |
|---|---|
| 1 |
USB充电接口 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
数据导线 +，例如至主机的连接 |
| SIG2 |
数据导线 -，例如至主机的连接 |
| SIG3 |
5 V 供电，例如来自主机的连接 |
| SIG4 |
接地连接，例如来自主机的连接 |
| 屏蔽 |
屏蔽 |
| 总线端 Kl. 30B |
12 V 供电，用于为外部设备充电 |
| 总线端 Kl. 58g |
总线端 Kl. 58g，查寻照明 |
| Kl. 31L |
总线端 31L，负荷接地 |
注意 USB 充电接口的以下标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| USB 充电接口上的最大电压 |
5 V |
| USB 充电接口上的最大额定电流 |
500 mA |
| 温度范围 |
-40 至 80 °C |
USB 充电接口不具有自诊断功能。可通过诊断系统执行 USB 充电接口的功能检查。
