后座区左侧隔断按钮和后座区右侧隔断按钮

通过按钮（后座区左侧隔断按钮和后座区右侧隔断按钮）可使隔断内的玻璃变得透明或不透明。

提示！ 车主手册中已说明操作可能性。

这两个按钮与隔断电子控制装置相连。

提示！ 按钮的正确安装位置可以通过诊断电路图上的热点调用。

玻璃主要由两层玻璃和中间一层塑料膜组成。塑料膜以液晶聚合物薄膜为基础。

隔断电子控制装置分析按钮信号，然后控制隔断内的玻璃。

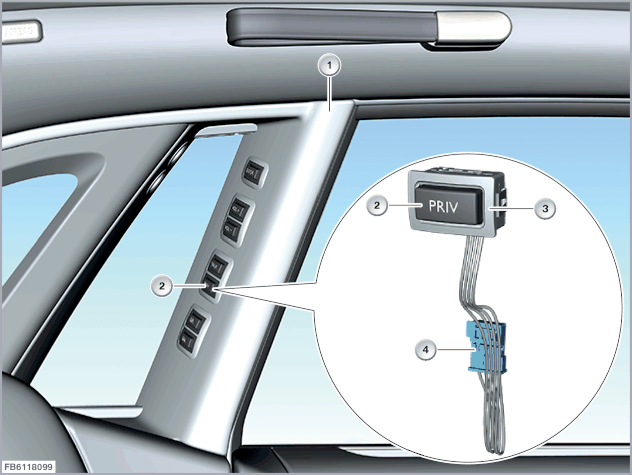

下图以 RR12 为例显示后座区左侧隔断按钮。

每个按钮（后座区左侧隔断按钮和后座区右侧隔断按钮）均通过一个 4 芯插头连接与电缆束连接。

这两个按钮在操作时将接地。隔断电子控制装置监控按钮。电子控制装置根据信号分析和许用的情况，控制隔断内的玻璃。

车身域控制器 (BDC) 通过总线端 KL58g（查寻照明）给按钮供电。

线脚布置

注意按钮（后座区左侧隔断按钮和后座区右侧隔断按钮）的下列额定值：

部件失灵

按钮失灵时，预计将出现以下情况：

• 隔断电子控制装置内有故障记录

提示！ 可使用测试模块控制隔断内的玻璃以进行功能检查。
