前部双向通话装置 LED 指示灯及后座区双向通话装置 LED 指示灯

为实现驾驶员和后座区乘客双向通话装置的可视显示，安装了下列部件：

提示！

LED 指示灯（前部双向通话装置 LED 指示灯及后座区双向通话装置 LED 指示灯）的正确安装位置可以通过诊断电路图上的热点调用！
功能描述

后座区乘客可直接启动对话。正在使用连接时，通过一直亮起的 LED 指示灯（前部双向通话装置 LED 指示灯及后座区双向通话装置 LED 指示灯）表示。

驾驶员先按压按钮请求对话。该请求通过慢闪的 LED 指示灯（前部双向通话装置 LED 指示灯及后座区双向通话装置 LED 指示灯）通知。

对话结束时，LED 指示灯熄灭。

隔断电子控制装置控制 LED 指示灯（前部双向通话装置 LED 指示灯及后座区双向通话装置 LED 指示灯）。

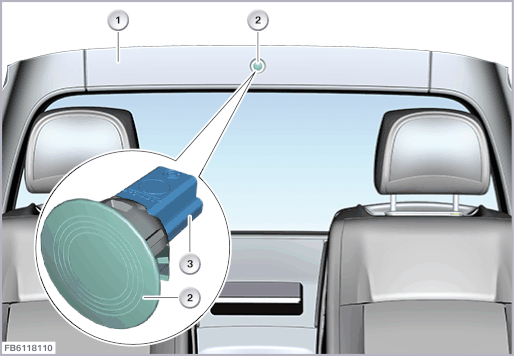

下图以 RR12 为例展示前部双向通话装置 LED 指示灯。

索引

说明

索引

说明

1

隔板

2

前部双向通话装置 LED 指示灯

1

2 芯插头连接

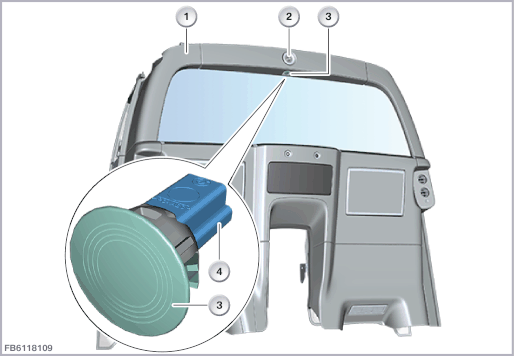

下图以 RR12 为例展示后座区双向通话装置 LED 指示灯。

索引

说明

索引

说明

1

隔板

2

模拟表

3

后座区双向通话装置 LED 指示灯

4

2 芯插头连接
结构及内部电路连接

每个 LED 指示灯（前部双向通话装置 LED 指示灯及后座区双向通话装置 LED 指示灯）均通过一个 2 芯插头连接与车载网络连接。

索引

说明

1

双向通话装置 LED 指示灯

线脚布置

线脚

说明

总线端 Kl. 31

总线端 Kl. 31 接地

U

通过隔断电子控制装置的供电电压
标准值

注意 LED 指示灯（前部双向通话装置 LED 指示灯及后座区双向通话装置 LED 指示灯）的下列额定值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件失灵

LED 指示灯（前部双向通话装置 LED 指示灯及后座区双向通话装置 LED 指示灯）对地短路时，预计将出现以下情况：

部件的功能检查

可以通过诊断系统对 LED 指示灯（前部双向通话装置 LED 指示灯及后座区双向通话装置 LED 指示灯）进行功能检查。
