音频操作面板和空调操作面板是 2 个独立的部件。
这两个部件在中控面板中彼此重叠。
根据车辆装备，具有多种不同装备系列的音频操作面板。
音频操作面板和车身域控制器 (BDC) 之间的通信通过总线连接（LIN 总线）进行。
相应的按钮信号在音频操作面板中被转换为数字信号，并通过局域互联网总线输出。
音频操作面板中具有以下按钮：
| - | 弹出 CD/DVD 按钮（可选） |
| - | 手套箱按钮（可选） |
| - | 切换无线电台/曲目按钮 按住：曲目快进或后退 |
| - | 快捷按钮 |
| - | 切换音频源按钮 |
| - | 开启/关闭交通信息按钮 |

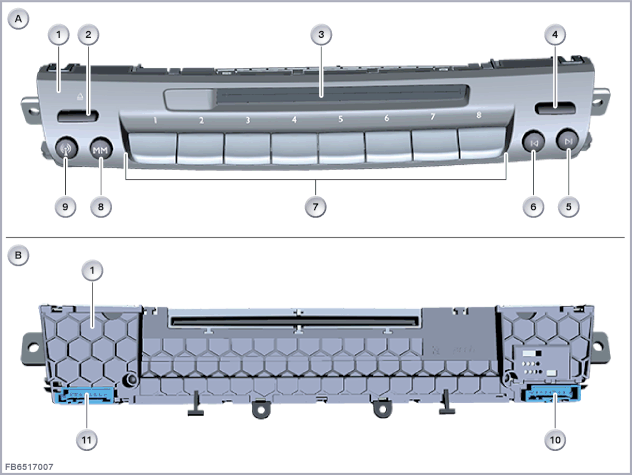

带有 CD播放机的规格
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| A |
音频操作面板的正面 |
B |
音频操作面板的背面 |
| 1 |
操作面板音频运行 |
2 |
弹出按钮 |
| 3 |
驱动器 |
4 |
手套箱按钮 |
| 5 |
向前切换无线电台/曲目按钮 |
6 |
向后切换无线电台/曲目按钮 |
| 7 |
快捷按钮 |
8 |
切换音频源按钮 |
| 9 |
开启/关闭交通信息按钮 |
10 |
8 芯插头连接 |
| 11 |
8 芯插头连接 |

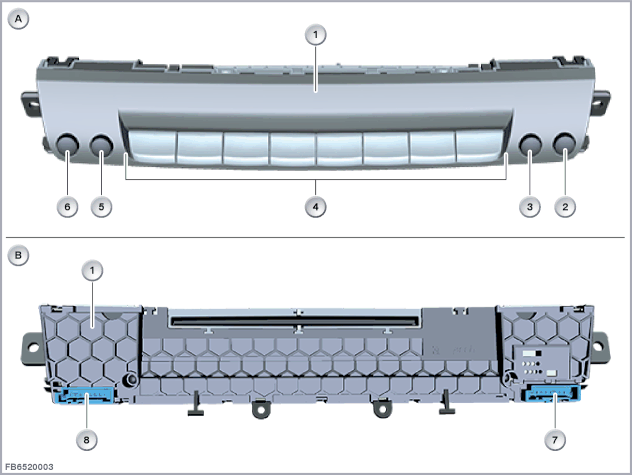

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| A |
音频操作面板的正面 |
B |
音频操作面板的背面 |
| 1 |
操作面板音频运行 |
2 |
向前切换无线电台/曲目按钮 |
| 3 |
向后切换无线电台/曲目按钮 |
4 |
快捷按钮 |
| 5 |
切换音频源按钮 |
6 |
开启/关闭交通信息按钮 |
| 7 |
8 芯插头连接 |
8 |
8 芯插头连接 |
音频操作面板具有 2 个插头连接。
移位的音量调节器与 8 芯插头连接相连。
BDC 控制单元上的音频操作面板与 8 芯插头连接相连。
音频操作面板的请求信号通过 LIN 总线传输至相应的车身域控制器 (BDC)。
最大装备
| 索引 |
说明 |
|---|---|
| 1 |
操作面板音频运行 |
线脚布置
| 线脚 |
说明 |
|---|---|
| Kl. 30 |
总线端 Kl. 30，按钮供电 |
| 总线端 Kl. 30g |
总线端 Kl. 30 转换 |
| SIG |
诊断信号线 |
| PWM |
照明按脉冲宽度调制的信号 |
| 总线端 Kl. 31 |
总线端 Kl. 31 |
| SIG2 |
音量调节器信号线 |
| SIG3 |
音量调节器信号线 |
| SIG4 |
按钮信号线 |
| 总线端 Kl. 31 |
总线端 Kl. 31，接地 |
| LIN |
LIN 总线 |
| Kl. 30 |
总线端 Kl. 30，音频操作面板供电 |
| Kl. 30 |
总线端 Kl. 30，音量调节器供电 |
| SIG5 |
静音切换按键信号 |
| SIG6 |
手套箱打开信号 |
| SIG7 |
手套箱关闭信号 |
注意音频操作面板的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 伏 |
| 温度范围 |
-40 至 85 °C |
音频操作面板失灵时，预计会出现以下情况：
BDC 控制单元内出现故障记录
保留印刷错误、内容疏忽以及技术更改的可能性。
