左侧后话筒和右侧后话筒
两个话筒（左侧后话筒和右侧后话筒）是带有隔断的车辆上双向通话装置的组成部分。
 |
提示！ 麦克风的正确安装位置可通过诊断电路图上的热点调用！ |
每个话筒直接连接到隔断电子控制装置上。
两个话筒（左侧后话筒和右侧后话筒）是带有隔断的车辆上双向通话装置的组成部分。
|
提示！ 麦克风的正确安装位置可通过诊断电路图上的热点调用！ |
每个话筒直接连接到隔断电子控制装置上。
两个麦克风的结构相同。
话筒以全双工模式传输。这意味着，低频信号释放给两个通话人。可以同时说和听。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

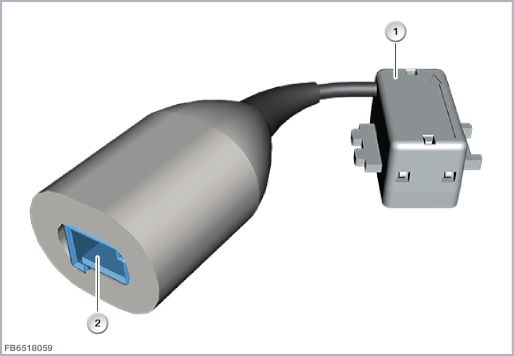

| 1 |
左侧后话筒或右侧后话筒 |
2 |
3 芯插头连接 |
麦克风带有一个 3 芯插头连接。其中有两个连接已占用。
从电线束插头连接的接线图上看，在一个接口上存在屏蔽。导线和部件的屏蔽用于电磁相容性。
|
提示！ 注意诊断电路图！ |
| 索引 |
说明 |
|---|---|
| 1 |
左侧后话筒或右侧后话筒 |
线脚布置
| 线脚 |
说明 |
|---|---|
| MIC+ |
信号线，正极 |
| MIC- |
信号线，负极接头 |
| 1 个线脚 Pin 未使用。 |
|
注意话筒的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 输出阻抗 |
150 Ω |
| 电流消耗 （下部极限值） （上部极限值） |
6 mA (3 mA) (9 mA) |
| 温度范围 |
-40 至 80 °C |
话筒失灵时，预计将出现以下情况：
对正极短路、对地短路或断路造成的失灵：
| - | 对方无法听到用户的声音 |
| - | 隔断电子控制装置内有故障记录 |
无法继续通过诊断系统对话筒进行功能检查。
一个话筒失灵时，拆下该话筒，将左侧话筒重新安装到右侧并将右侧话筒重新安装到左侧，以便确定故障位置。对此请注意话筒的安装方向（安装方向上标有箭头）。
保留印刷错误、内容疏忽以及技术更改的可能性。
