中央信息显示器

中央信息显示器是一个图像显示单元，通过一条 APIX 数据导线直接与主机连接。

提示！ 车主手册中已说明操作可能性。

中央信息显示器主要由以下部件组成：

• 显示器

• 电子控制装置

  Coachdoor 车门模块 (CDM) 通过一条 LIN 总线控制 CID 挡板驱动装置的电子控制装置。

• CID 挡板驱动装置

  通过一个驱动装置，以电动机式关闭和打开中央信息显示器的盖板。

中央信息显示器显示由主机所提供的图像数据。

主机负责显示单元的全部过程控制。

例如，在显示器上显示下列菜单选项：

中央信息显示器和驱动装置构成一个单元。

CID 挡板驱动装置包含一个霍尔传感器。该霍尔传感器将在旋转时产生脉冲。Coachdoor 车门模块 （CDM） 根据脉冲测定 CID 挡板经过的路线。

如果运行了规定的经过行程，且霍尔传感器的信号显示了有效极限位置，则到达了有效的极限位置。当达到极限位置时，最后接收的要求表示理论状态。

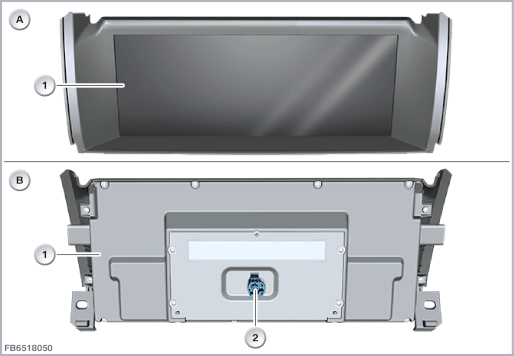

图中所示为 RR31。

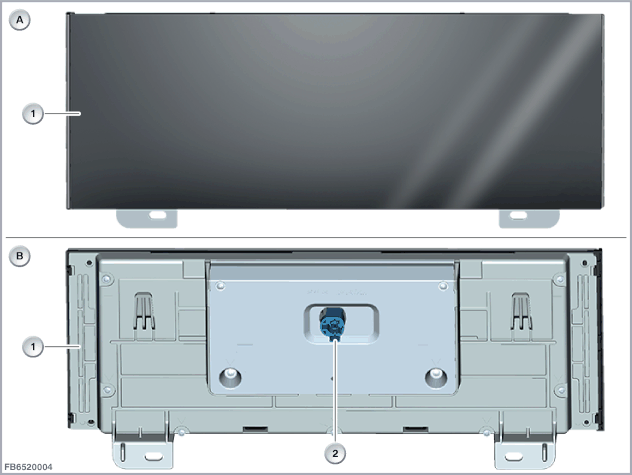

图中所示为 RR2x。

主机给显示器供电。此外，显示器还通过 APIX 数据导线（Automotive Pixel Link，车用像素链接）连接到主机上。

APIX 是为满足车辆中的数字视频运行要求而专门开发的。此数据导线还满足电磁相容性 (EMV) 方面的最高要求。此数据导线可以在车辆中多次使用。这时通过一根铜导线的唯一一对芯线传递未压缩的数字视频信号，带宽最高 1 Gbit/s。

Coachdoor 车门模块 (CDM) 通过电子控制装置控制 CID 挡板驱动装置。CDM 控制单元通过一条 LIN 总线与电子控制装置连接。

线脚布置

请注意中央信息显示器的下列标准值：
